Guida completa per DS1302 RTC
2024-11-09 5504

Il chip DS1302 integra perfettamente un sistema di clock/calendario in tempo reale e 31 byte di RAM statica, che disimballa con grazia i misteri del cronometraggio.Fornisce un mezzo per comunicare efficacemente con i microprocessori utilizzando un'interfaccia seriale semplificata.Questo documento si avventura profondamente nell'architettura del chip, scoprendo i complessi meccanismi e la danza degli elettroni all'interno dei suoi circuiti.Risveglia la curiosità di coloro che sono incuriositi dall'eleganza del design tecnologico.

Catalogare

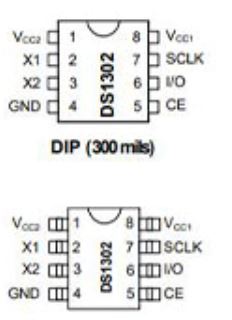

Panoramica dei collegamenti del pin DS1302

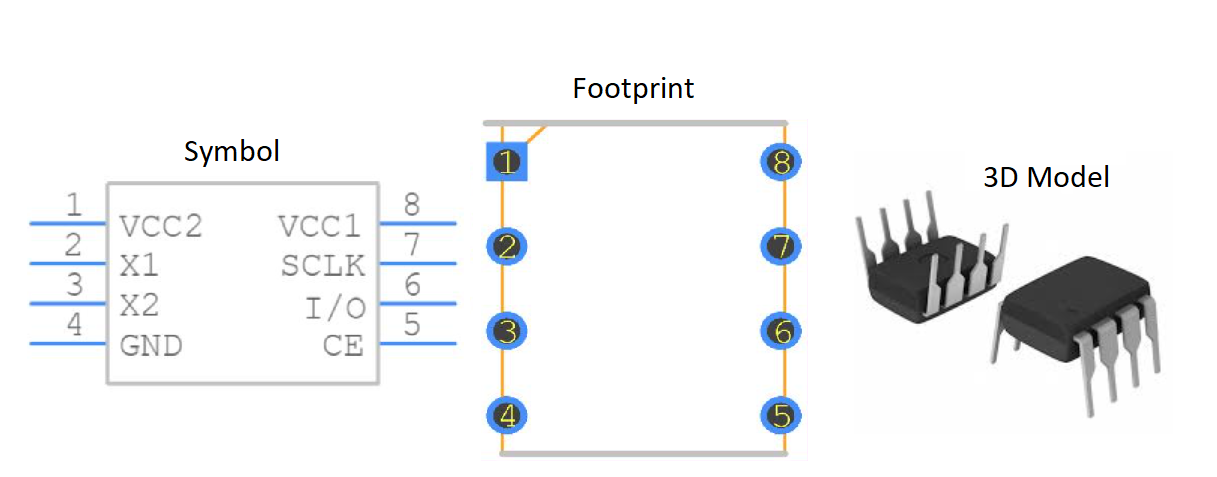

Modello CAD di DS1302

Panoramica di DS1302

IL DS1302 Combina un orologio/calendario in tempo reale con 31 byte di RAM statico, realizzato per adattarsi a scenari a bassa potenza.Fornisce meticolose informazioni di cronometraggio per secondi, minuti, ore, date, mesi e anni, completi di aggiustamenti dell'anno di salto gestiti senza sforzo.Questo sistema consente formati di tempo di 24 ore e 12 ore, con un indicatore AM/PM per soddisfare le preferenze dell'utente delle norme di visualizzazione del tempo digitale.La sua interfaccia di comunicazione seriale allevia la connettività con diversi microprocessori, incarnando l'adattabilità nella progettazione del sistema.

Caratteristiche di DS1302

Cronometraggio integrato e gestione dei dati

Il DS1302 si rivela un'opzione completa per le attività di cronometraggio, che comprende tutte le operazioni fornendo al contempo l'archiviazione di dati temporanei all'interno della sua RAM.Il cronometraggio viene eseguito in modo efficiente tramite un'interfaccia seriale a tre fili semplificata, consentendo una comunicazione regolare con i microcontrollori.Questa configurazione ospita diversi metodi di trasferimento dei dati, come la modalità singolo e burst, iniettando flessibilità in sistemi intricati.

Uso di energia efficiente

Una caratteristica notevole del DS1302 è il suo uso prudente di potenza, che funziona entro un intervallo di tensione da 2,0 V a 5,5 V.Quando opera a 2.0 V, utilizza solo 300NA, presentandosi come una scelta adatta per applicazioni a bassa potenza come i gadget a batteria.Questo livello di efficienza energetica riduce la frequenza dei cambiamenti della batteria, prolungando la vita dell'attrezzatura, un fattore benefico per la gestione delle configurazioni remote che cercano affidabilità e meno interruzioni.

Design spazio-economico

Il tuffo a 8 pin compatto del DS1302 e quindi i pacchetti assicurano che occupino uno spazio minimo, un tratto attraente nella progettazione di dispositivi in ​​cui ogni bit di spazio è prezioso.La versatilità del fattore di forma è evidente nel suo lavoro in vari settori, dall'elettronica di consumo alle macchine industriali.Inoltre, il suo piccolo pacchetto allevia l'incorporazione del chip nei progetti di circuiti esistenti, rendendo più semplice per noi aggiornare i sistemi più vecchi senza problemi.

Ampia intervallo di temperatura di funzionamento

La capacità del DS1302 di funzionare in modo affidabile all'interno di un intervallo di temperatura industriale estende la sua applicabilità, consentendole di prosperare in condizioni ambientali impegnative.Questo tratto lo rende una scelta affidabile per i dispositivi che devono funzionare costantemente a temperature estreme, come quelle in ambienti esterni e applicazioni automobilistiche.La robusta tolleranza alla temperatura è una testimonianza della sua affidabilità incrollabile, un tratto che riguarda molto gli scenari di missione.

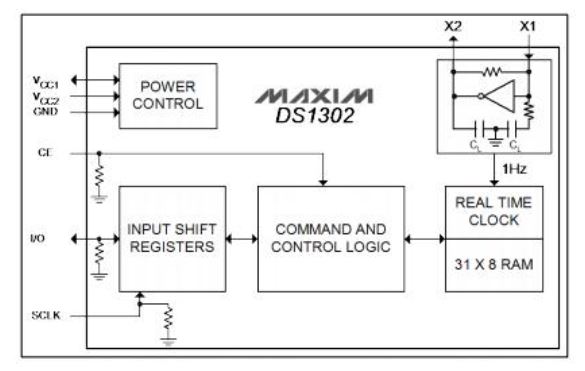

DS1302 Diagramma a blocco funzionale

Specifiche tecniche

Maxim Integrated fornisce un ampio spettro di specifiche per DS1302+, fungendo da guida completa per coglierne le capacità e integrarla perfettamente in diverse applicazioni.IL DS1302+ Eccelle nella funzionalità di temporizzazione precisa, un aspetto per i sistemi desiderosi di mantenere meticolosi cronometraggi e una gestione efficiente dei dati.La tabella seguente è le specifiche tecniche, gli attributi, i parametri del massimo DS1302+integrato.

Circuito operativo di DS1302

Il modulo di clock in tempo reale DS1302 si collega con i microprocessori attraverso un'interfaccia di comunicazione seriale sincrona, che richiede solo tre connessioni: chip abilita (CE), input/output (I/O) e clock seriale (SCLK).Questo framework di cablaggio semplificato è apprezzato per la sua semplicità e affidabilità, riflettendo il desiderio di eleganza nel design.Il trasferimento di dati da e verso l'orologio/RAM può verificarsi un byte alla volta o in esplosioni fino a 31 byte.Il design consente il funzionamento su potenza estremamente bassa, mantenimento di dati e informazioni sull'orologio su meno di 1 µW.Di seguito è mostrato il tipico circuito operativo.

Alternative per DS1302

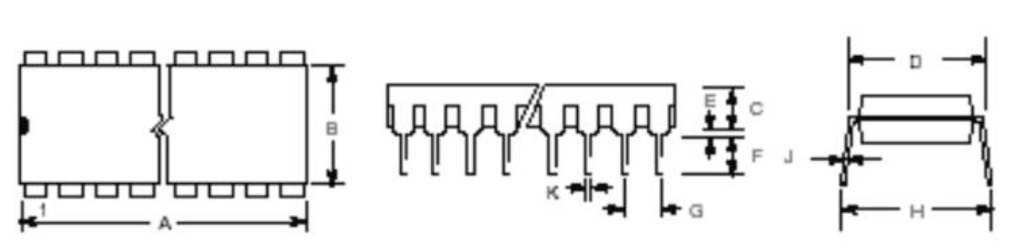

Dimensioni di DS1302

Produttore di DS1302

Maxim integrato conduce il panorama tecnologico con rivoluzionari progressi in sincronizzazione, efficienza energetica e affidabilità dei dati, concentrandosi sul cronometraggio, la gestione dell'alimentazione e le tecnologie di comunicazione.Queste aree favoriscono le interazioni elettroniche senza soluzione di continuità e ottimizzano il consumo di energia, garantendo lo scambio di informazioni affidabili.L'azienda alimenta l'ingegneria creativa offrendo potenti strumenti e risorse che alleviano intricate sfide di progettazione, consentendoci di svilupparci con sicurezza e precisione.

Parti comparabili

PDF da foglio dati

DS1302 Dati fogli dati

DS1302+ fogli dati

DS1302N Festi di dati

DS1307N+ fogli dati

DS1337+ fogli dati

DS1672-2+ fogli dati
