L'NRF52833 è un SOC multiprotocollo a bassa potenza con una radio di direzione Bluetooth 5.1, in grado di operare attraverso un ampio intervallo di temperatura da -40 ° C a 105 ° C.Questo articolo fornisce una panoramica delle sue applicazioni, funzionalità e altri dettagli su NRF52833.

Catalogare

Descrizione dell'NRF52833

IL NRF52833, come quinta voce nella serie NRF52, rappresenta una pietra miliare di diversità nell'applicazione, migliorata dal suo processore ARM Cortex-M4 a 64 MHz accoppiato con un'unità di punta mobile (FPU).Questa integrazione offre sostanziali capacità computazionali insieme a un generoso 512 kb di memoria flash e 128 kb di RAM.La sua ampia tolleranza alla temperatura, capacità di memoria e capacità multiprotocolli dinamiche lo rendono perfettamente su misura per varie applicazioni industriali.Si comporta eccezionalmente in campi intricati come l'illuminazione professionale e il monitoraggio delle risorse, in cui l'affidabilità e le prestazioni elevate sono componenti.

Le caratteristiche dell'NRF52833 includono un rapporto RAM / Flash da 1: 4 e una notevole potenza di uscita di +8 dBM.Queste specifiche si rivelano utili in circostanze esigenti, come lo sviluppo di dispositivi indossabili avanzati e tecnologie domestiche intelligenti.In questi contesti, la capacità di migliorare la gestione dei dati e gli intervalli di comunicazione estesi diventano preziosi, nel creare soluzioni di prossima generazione all'interno del panorama di Internet of Things (IoT).Possiamo utilizzare queste capacità quando prototipano e implementano sistemi che necessitano di alti livelli di efficienza e durata.

Caratteristiche di NRF52833

L'NRF52833 si erge come un'opzione dinamica e resiliente, guidata da una Cortex-M4 ARM® a 64 MHz con unità di punto galleggiante (FPU).Ospita 512 kb di memoria flash insieme a 128 kb di RAM, fornendo spazio ampio per lo sviluppo e l'esecuzione delle applicazioni su misura.Enfatizzare le necessità come la mobilità e la connettività, le sue caratteristiche Bluetooth 5.1, come la ricerca di direzione e la lunga distanza, sono perfettamente integrate, garantendo che diverse applicazioni IoT raggiungano una portata completa e servizi di posizione precisi.

Connettività e prestazioni

Il modulo è meticolosamente realizzato per elevare la comunicazione wireless, vantando una potenza di uscita di +8 dBM e una sensibilità di -95 dBM a 1 Mbps.Ciò porta a miglioramenti nella qualità del segnale e nella distesa di comunicazione.In considerazione per il design attento all'energia, opera a 4,8 Ma in modalità di trasmissione a 0 dBM e 4,6 Ma in modalità di accoglienza a 1 Mbps, presentando un'armonia tra uso di energia e prestazioni.L'inclusione di un balun con output singolo semplifica le complessità del design e risparmia spazio.

Supporto multi-protocollo

Oltre alla sua abilità Bluetooth, il NRF52833 abbraccia il protocollo radio IEEE 802.15.4, promuovendo la connettività tramite Thread e Zigbee.Questa compatibilità multiprotocolica crea una rete in grado di adattarsi a diverse esigenze di comunicazione, un'attività in ambienti che necessitano di operabilità inter-device fluida.

Resilienza ambientale e operativa

Il chip eccelle entro un vasto intervallo di temperatura da -40 ° C a 105 ° C ed è adatto a un alimentatore di 1,7-5,5 V, su misura per numerosi compiti industriali.La sua capacità di funzionare in mezzo a tali diverse condizioni evidenzia la sua attitudine sia per i gadget di consumo che per gli ambienti industriali rigorosi.

Capacità integrate e sicurezza

Rafforzando il suo repertorio, l'NRF52833 è dotato di un regolatore interno DC-DC, supporto USB a 12 Mbps a velocità completa, funzionalità di tag NFC-A e crittografia AES a 128 bit.Questi attributi garantiscono una gestione di energia abile, rafforzano comunicazioni sicure e consentono interazioni senza soluzione di continuità, dimostrandosi particolarmente benefici per le applicazioni di sicurezza IoT.

Interfaccia e periferiche

Con l'obiettivo di soddisfare vari requisiti dell'applicazione, offre interfacce come un ADC da 200 KSPS a 12 bit e un SPI a 32 MHz, che ci consente di integrare uno spettro di sensori e dispositivi.Queste interfacce versatili stanno costruendo sistemi intricati che richiedono l'acquisizione dettagliata dei dati e la comunicazione rapida.

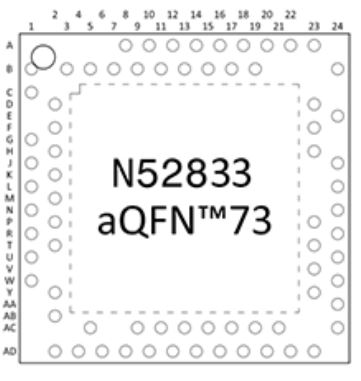

Configurazione del pin di NRF52833

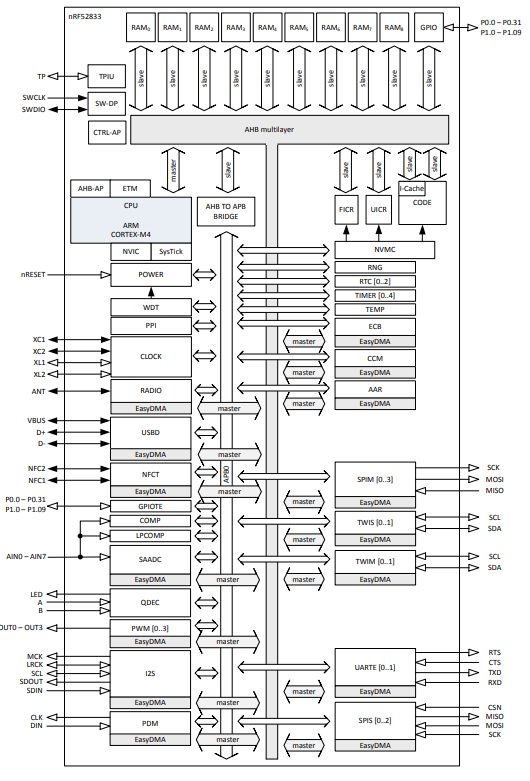

Panoramica del diagramma a blocchi NRF52833

Specifiche tecniche

Il semiconduttore nordico NRF52833-QIAA-R è realizzato per supportare una pletora di applicazioni attraverso le sue specifiche adattabili.Vanta sofisticato supporto multiprotocollo, tra cui Bluetooth 5.1, protocollo proprietario a 2,4 GHz e IEEE 802.15.4, sottolineando la sua versatilità e ampia applicabilità nelle soluzioni wireless contemporanee.Ecco gli attributi e i parametri del semiconduttore nordico ASA NRF52833-QIAA-R.

Tipo	Parametro
Tipo di montaggio	Monte della superficie
Temperatura operativa	-40 ° C ~ 105 ° C.
Stato parte	Attivo
Tipo	TXRX + MCU
Frequenza	2,4 GHz
Protocollo	Bluetooth v5.1, thread, zigbee®
Sensibilità	-103dbm
Interfacce seriali	ADC, I2S, PWM, SPI, UART, USB
Corrente - trasmissione	16.1Ma
Pacchetto / caso	Doppie file 73-VFQFN, cuscinetto esposto
Confezione	Nastro e bobina (TR)
Livello di sensibilità all'umidità (MSL)	3 (168 ore)
Tensione - fornitura	1.7V ~ 5,5 V.
Dimensione della memoria	512kb Flash 128kb RAM
Potenza - output	8dbm
Velocità dati (max)	2 Mbps
Corrente - ricezione	5.96Ma
GPIO	42

Funzioni supportate in NRF52833

Interfaccia	Controller	Driver/componente
ADC	on-chip	ADC
OROLOGIO	on-chip	clock_control
FLASH	on-chip	flash
GPIO	on-chip	GPIO
I2c (m)	on-chip	i2c
Mpu	on-chip	arco/braccio
Nvic	on-chip	arco/braccio
PWM	on-chip	PWM
RADIO	on-chip	Bluetooth, IEEE802154
RTC	on-chip	Orologio di sistema
RTT	Segger	console
Sp (m/s)	on-chip	sp
Uart	on-chip	seriale
USB	on-chip	USB
Wdt	on-chip	cane da guardia

Linee guida per la valutazione massima per NRF52833

	Min.	Max.	Unità
Tensioni di alimentazione	-	-	-
Vdd	-0.3	+3.9	V
Vddh	-0.3	+5.8	V
VBus	-0.3	+5.8	V
VSS	0	0	V
Tensione del pin i/o	-	-	-
VI/o, VDD ≤3,6 V	-0.3	VDD + 0,3	V
VI/o, VDD> 3.6 V	-0.3	3.9	V
Corrente del perno dell'antenna NFC	-	-	-
IONFC1/2	-	80	Ma
Pacchetto AQFN ambientale	-	-	-
Temperatura di conservazione	-40	+125	° C.
Msl	Livello di sensibilità all'umidità	2	-
ESD HBM	Modello del corpo umano	4	kv
Classe ESD HBM	Classe del modello del corpo umano	3a	-
ESD CDM	Modello di dispositivo in carica	500	V
Memoria flash	-	-	-
Resistenza	10.000	-	Scrivi/cancella i cicli
Ritenzione	10 anni a 40 ° C	-	-

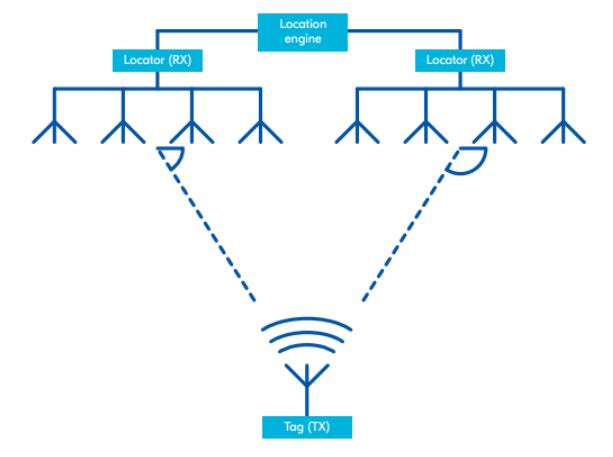

Direzione Bluetooth Trova con NRF52833

L'NRF52833 incorpora le caratteristiche di ricerca Bluetooth all'avanguardia, migliorando la precisione del posizionamento accertando non solo la potenza del segnale ma anche la sua direzione effettiva.Questa svolta impiega metodi sofisticati come l'angolo di arrivo (AOA) e l'angolo di partenza (AOD) per stabilire percorsi di segnale accurati, espandendo notevolmente la gamma di potenziali applicazioni in una vasta gamma di settori.

Applicazioni di NRF52833

Illuminazione professionale

Il SOC NRF52833 brilla nell'illuminazione professionale a causa della sua connettività superiore e del lodevole consumo di energia.Queste risorse supportano l'integrazione senza soluzione di continuità dei sistemi di illuminazione nei quadri di città e edifici intelligenti, producendo molto più della semplice illuminazione.Le implementazioni ponderate di illuminazione intelligente contribuiscono a riduzioni significative del consumo di energia e delle spese di manutenzione.Questi sistemi di illuminazione fanno più che dissipare l'oscurità;Accumanano dati per migliorare le prestazioni dell'edificio e promuovere il benessere degli occupanti.

Soluzioni di tracciamento e navigazione delle risorse

L'impiego di NRF52833 nel monitoraggio delle risorse fornisce dati di posizione precisa per una gestione efficace delle risorse.Dalla gestione degli inventari del magazzino alla garanzia della disponibilità di attrezzature ospedaliere, tali tecnologie aumentano la produttività operativa minimizzando perdite e errati posti.Inoltre, in grandi spazi come aeroporti e centri commerciali, le applicazioni di orientamento elevano le esperienze degli utenti offrendo assistenza di navigazione accurata e in tempo reale.

Integrazione multiprotocolle senza soluzione di continuità

L'abilità dell'NRF52833 nel supportare più protocolli lo rende contemporaneamente nell'arena in espansione dei dispositivi connessi.L'armonizzazione di vari protocolli di comunicazione facilita le interazioni del dispositivo fluido all'interno di domini interconnessi come case intelligenti ed ecosistemi industriali.Questa adattabilità aiuta la creazione di sistemi in grado di interoperabilità senza soluzione di continuità, promuovendo l'interoperabilità, una considerazione di un grande significato negli sviluppi tecnologici.

Vantaggi in rete in rete

Sfruttando le capacità di rete in rete, l'NRF52833 incoraggia la costruzione di sistemi resistenti ed espansivi.In impostazioni, tali reti supportano una comunicazione costante su gamme estese senza bisogno di un hub centrale.Configurazioni infrastrutturali, queste reti mesh garantiscono la resilienza e l'affidabilità della trasmissione dei dati, un fattore per un funzionamento e una gestione efficaci.

Smart dispositivi indossabili e evoluzione dei sistemi

Nella sfera della tecnologia indossabile, NRF52833 consente la creazione di dispositivi che monitorano le variabili di salute, offrendo feedback e informazioni in tempo reale.Questi dispositivi ci consentono di assumere ruoli attivi nel mantenere il benessere personale.Inoltre, questo SOC promuove l'evoluzione dei sistemi domestici intelligenti, trasformandoli in arene intelligenti che migliorano la sicurezza, la convenienza e la gestione energetica.

Dispositivi di intrattenimento e fitness

L'adattabilità dell'NRF52833 si estende ai giochi e alla realtà virtuale, migliorando le interazioni degli utenti e offrendo esperienze immersive e reattive.In Sports and Fitness, la tecnologia guidata da questo SoC offre un preciso monitoraggio delle attività e integrazione ambientale, arricchendo routine di allenamento personale e aumento del coinvolgimento degli utenti.

Panoramica completa della serie NRF52

Numero parte	Descrizioni	Produttore
NRF52833-DK	Kit di valutazione e sviluppo RF, Kit di valutazione delle schede per NRF52833 SOC	Nordic Semiconductor Asa
NRF52833-QIAA-R	RASSECCHIVER ICS IC IC RF TXRX + MCU Bluetooth v5.1, thread, Zigbee® 2.4GHz 73-VFQFN Dual righe, cuscinetto a vista	Nordic Semiconductor Asa

Confronto tra NRF52833 e NRF52840

	NRF52833	NRF52840
Temperatura operativa	-40 ° C ~ 105 ° C.	-40 ° C ~ 85 ° C.
Protocollo	Bluetooth v5.1, thread, zigbee®	Bluetooth v5.0
Sensibilità	-103dbm	-96dbm
Interfacce seriali	ADC, I2S, PWM, SPI, UART, USB	I2C, I2S, SPI, UART, USB
Corrente - trasmissione	16.1Ma	16.4Ma
Dimensione della memoria	512kb Flash 128kb RAM	1 MB flash 256kb RAM
Corrente - ricezione	5.96Ma	6.3Ma
GPIO	42	48

Produttore dell'NRF52833

Nordic Semiconductor è un innovatore leader in soluzioni wireless a corto raggio e IoT cellulare a bassa potenza.Con l'introduzione dell'NRF52833, la società continua a migliorare la sua eredità a Bluetooth a bassa energia e ad espandere il suo impatto su altri protocolli come Ant+, Thread e Zigbee.Questi sforzi dimostrano una dedizione a modellare la sfera tecnologica wireless attraverso un miglioramento continuo.
