Cos'è il multiplexer e il demultiplexer?Tipi, funzionamento ed esempi pratici
2026-05-05 218

I moderni sistemi digitali devono gestire più segnali in modo efficiente tra sensori, processori, dispositivi di memoria e moduli di comunicazione.L'utilizzo di linee di comunicazione separate per ogni segnale aumenta la complessità del PCB, i costi dell'hardware e il consumo energetico.I multiplexer (MUX) e i demultiplexer (DEMUX) risolvono questo problema controllando il routing del segnale all'interno di un circuito.Un MUX combina più segnali di ingresso in un percorso di comunicazione, mentre un DEMUX distribuisce un segnale di ingresso a un'uscita selezionata.Questi circuiti sono ampiamente utilizzati nei sistemi embedded, nella progettazione FPGA, nelle reti di comunicazione e nell'automazione industriale.

Catalogo

Panoramica del multiplexer e del demultiplexer

A multiplexer (MUX) è un circuito digitale combinatorio che seleziona un segnale da diverse linee di ingresso e lo inoltra a un'unica linea di uscita.Poiché più segnali condividono un canale di comunicazione, un MUX viene spesso chiamato selettore di dati.

A demoltiplicatore (DEMUX) esegue l'operazione inversa.Riceve un segnale di ingresso e lo instrada verso una linea di uscita selezionata in base alla configurazione della linea selezionata.Per questo motivo un DEMUX viene comunemente chiamato distributore di dati.

Insieme, questi circuiti migliorano la gestione del segnale all'interno dei sistemi digitali riducendo il cablaggio eccessivo e semplificando la comunicazione tra i componenti.

Nei sistemi pratici, i multiplexer vengono comunemente utilizzati per ridurre l'utilizzo dei pin del microcontrollore, semplificare i layout PCB e migliorare l'utilizzo della larghezza di banda.I demultiplexer sono ampiamente utilizzati nell'indirizzamento della memoria, nell'instradamento dei segnali, nei sistemi di controllo industriale e nelle reti di comunicazione in cui un segnale deve essere distribuito a più destinazioni.

Perché vengono utilizzati MUX e DEMUX?

I moderni sistemi elettronici spesso hanno la necessità di gestire molti segnali contemporaneamente.Senza tecniche di multiplexing, ogni sensore, modulo di comunicazione o dispositivo periferico richiederebbe un proprio percorso di comunicazione dedicato.Con l’aumento del numero di dispositivi, la complessità dell’hardware cresce rapidamente.

I circuiti MUX e DEMUX aiutano a risolvere diverse importanti sfide di progettazione:

1. Riduzione della complessità del cablaggio PCB

2. Riduzione dei costi dell'hardware

3. Salvataggio dei pin di ingresso e uscita del microcontrollore

4. Miglioramento dell'utilizzo della larghezza di banda

5. Semplificazione del routing del segnale

6. Rendere i sistemi più scalabili

7. Riduzione dei requisiti di connettori e cavi

Ad esempio, un sistema incorporato potrebbe essere necessario monitorare otto sensori analogici utilizzando a microcontrollore che ha un solo ingresso ADC disponibile.Invece di riprogettare l'hardware o passare a un microcontrollore più grande, è possibile utilizzare un multiplexer 8 a 1 per commutare in modo efficiente i segnali dei sensori.Dentro sistemi di comunicazione, il multiplexing consente ai segnali voce, video e dati di viaggiare attraverso lo stesso canale di trasmissione.Ciò riduce i costi dell’infrastruttura migliorando al tempo stesso l’efficienza della comunicazione.Sul lato ricevente, un demultiplexer separa i segnali e li reindirizza alle uscite previste.

Utilizzo di un multiplexer per ridurre il cablaggio del sensore

Nei sistemi embedded, un multiplexer aiuta a ridurre il numero di pin di ingresso del microcontrollore necessari per le connessioni dei sensori.

Senza MUX

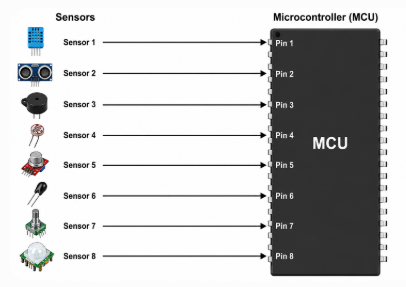

Figura 2. Connessioni dirette sensore-MCU senza utilizzare un multiplexer

Senza un multiplexer, ciascun sensore richiede un pin di ingresso del microcontrollore dedicato.Man mano che vengono aggiunti più sensori, il routing del PCB diventa affollato e i costi dell'hardware aumentano.

Con MUX

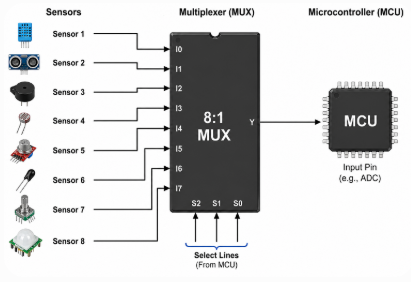

Figura 3. Connessioni del sensore utilizzando un multiplexer 8:1 per ridurre i pin di ingresso dell'MCU

L'utilizzo di un multiplexer consente a diversi sensori di condividere un singolo canale di ingresso ADC.Questo approccio aiuta a creare sistemi più compatti e scalabili riducendo al minimo la complessità del PCB.Questa tecnica è particolarmente utile nei sistemi portatili e alimentati a batteria in cui lo spazio su scheda e l'efficienza energetica sono importanti.

Come funzionano il multiplexer e il demultiplexer

Multiplexer e demultiplexer utilizzano linee selezionate per controllare il routing del segnale.

Un multiplexer sceglie un segnale da diverse linee di ingresso e lo collega a una singola uscita.Un demultiplexer riceve un segnale di ingresso e lo dirige verso un'uscita selezionata.

Le linee selezionate agiscono come interruttori di controllo digitale.I loro valori binari determinano quale percorso del segnale diventa attivo.

Operazione multiplexer 4 a 1

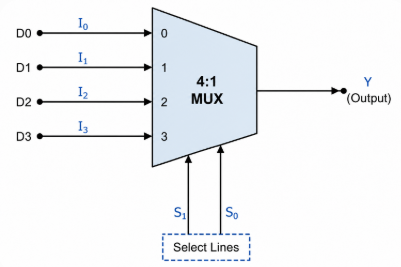

Figura 4. MUX 4-a-1 Selezione di un segnale di ingresso utilizzando le linee selezionate S1 e S0

Un multiplexer 4-a-1 ha quattro segnali di ingresso e un'uscita.Due linee selezionate determinano quale input raggiunge l'output.

Quando le linee selezionate cambiano stato, l'uscita passa a una sorgente di ingresso diversa.Ciò rende il circuito utile per l'instradamento dei dati, la condivisione del bus, la selezione del segnale, la commutazione dei sensori e i sistemi di comunicazione integrati.Invece di utilizzare percorsi di comunicazione separati per ogni segnale, un MUX consente a più sorgenti digitali di condividere in modo efficiente un canale di trasmissione.

Operazione demultiplexer da 1 a 4

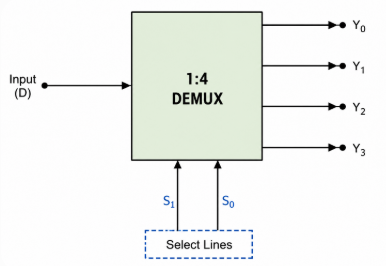

Figura 5. DEMUX da 1 a 4 Instradamento del segnale di ingresso utilizzando le linee selezionate S1 e S0

Un demultiplexer da 1 a 4 riceve un segnale di ingresso e lo distribuisce a una delle quattro uscite.

Solo un'uscita alla volta diventa attiva in base alla configurazione della linea di selezione.Questo metodo di instradamento controllato è ampiamente utilizzato nell'indirizzamento della memoria, nei sistemi di controllo relè, nei sistemi di controllo LED, nell'automazione industriale e nei sistemi di comunicazione digitale.La capacità di indirizzare un segnale verso più destinazioni rende i circuiti DEMUX utili nei sistemi che richiedono un controllo centralizzato e una distribuzione organizzata del segnale.

Numero di linee selezionate

Il numero di linee selezionate dipende dal numero di canali di ingresso o di uscita.

n=log⁡₂ (N)

Dove:

• n = numero di righe selezionate

• N = numero di linee di ingresso o di uscita

Ad esempio, un multiplexer 4-a-1 richiede 2 linee selezionate perché 2² = 4, mentre un multiplexer 8 a 1 richiede 3 linee selezionate perché 2³ = 8.

All'aumentare del numero di canali, migliora la flessibilità del routing, ma possono aumentare anche il ritardo di propagazione e la complessità dell'hardware.

Tabelle di verità di multiplexer e demultiplexer

Le tabelle di verità definiscono il modo in cui il circuito risponde a diverse combinazioni di linee di selezione.

Esempio di multiplexer (4 a 1)

S1	S0	Uscita
0	0	I0
0	1	I1
1	0	I2
1	1	I3

Questa tabella mostra come le linee di selezione determinano quale segnale di ingresso è collegato all'uscita.

Esempio di demoltiplicatore (da 1 a 4)

S1	S0	Y0	Y1	Y2	Y3
0	0	D	0	0	0
0	1	0	D	0	0
1	0	0	0	D	0
1	1	0	0	0	D

Questo comportamento di instradamento consente a una sorgente di segnale di comunicare in modo efficiente con più uscite.

Tipi di multiplexer (MUX)

I multiplexer sono classificati in base al numero di canali di ingresso che supportano.

All'aumentare del numero di ingressi, migliora la flessibilità di instradamento, ma diventano più importanti anche il ritardo di propagazione, la complessità del PCB e l'overhead di commutazione.

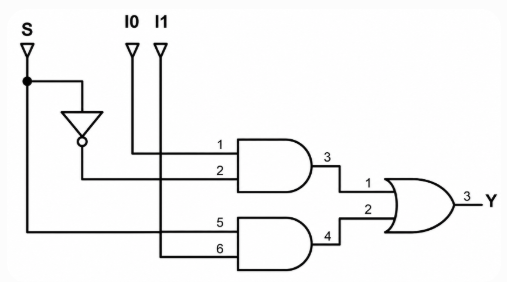

Figura 6. MUX 2-a-1 utilizzando porte logiche (NOT, AND, OR)

MUX 2 a 1

Un multiplexer 2-a-1 è l'architettura MUX più semplice perché seleziona uno dei due segnali di ingresso utilizzando un'unica linea di selezione.Questo tipo di multiplexer è comunemente utilizzato nei sistemi logici digitali di base, nei progetti ALU, nei circuiti di controllo e nelle semplici applicazioni di commutazione.Grazie alla sua struttura compatta e al comportamento di commutazione veloce, il MUX 2-a-1 viene spesso utilizzato come elemento costitutivo per architetture multiplexing più grandi.Il circuito utilizza tipicamente porte NOT, AND e OR per eseguire la selezione del segnale, rendendolo un esempio semplice ma importante di instradamento del segnale digitale nei sistemi elettronici.

Figura 7. MUX 4-a-1 utilizzando porte logiche (NOT, AND, OR)

MUX 4 a 1

Un multiplexer 4-a-1 fornisce un equilibrio tra capacità di routing e semplicità dell'hardware.È ampiamente utilizzato in sistemi embedded, applicazioni di routing dei dati, progetti di logica FPGA e interfacce di comunicazione in cui più segnali digitali devono condividere in modo efficiente un singolo canale di comunicazione.Rispetto alle strutture MUX più piccole, un MUX 4 a 1 migliora la capacità di condivisione del segnale senza aumentare notevolmente il ritardo di propagazione.Questa architettura aiuta inoltre a semplificare il routing del PCB e a ridurre la complessità complessiva dell'hardware nei sistemi digitali pratici.

Figura 8. MUX 8-a-1 utilizzando porte logiche (NOT, AND, OR)

MUX 8 a 1

Un multiplexer 8 a 1 è comunemente utilizzato nei sistemi che gestiscono grandi gruppi di sensori o segnali di comunicazione.È ampiamente utilizzato nei sistemi di monitoraggio dei sensori, nella selezione dei canali ADC, nei sistemi di controllo industriale, nei dispositivi IoT e nelle applicazioni di acquisizione dati integrate.Questa configurazione aiuta a ridurre l'utilizzo dei pin del microcontroller e semplifica i layout PCB, rendendo i sistemi più compatti ed efficienti.Tuttavia, l’aumento del numero di canali aumenta anche le sfide di progettazione legate al ritardo di propagazione, all’integrità del segnale, alla velocità di commutazione e alla sensibilità al rumore.Nelle applicazioni analogiche, percorsi di instradamento più lunghi e una scarsa messa a terra del PCB possono introdurre distorsioni del segnale o letture instabili del sensore.

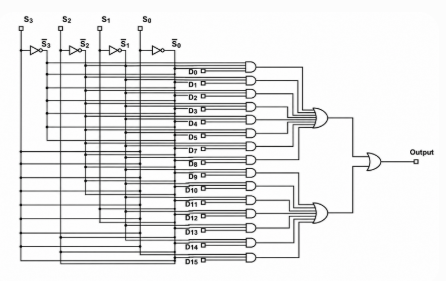

Figura 9.MUX 16-a-1 utilizzando porte logiche (NOT, AND, OR)

MUX 16 a 1

Un multiplexer 16-a-1 supporta il routing del segnale su larga scala in sistemi digitali complessi.Questo tipo di MUX è comunemente utilizzato nei sistemi FPGA, reti di sensori con numero elevato di canali, hardware di comunicazione e sistemi di monitoraggio industriale in cui molti segnali devono condividere un numero limitato di percorsi di comunicazione.Sebbene questa architettura migliori la flessibilità del routing, introduce anche ulteriori sfide di progettazione.All'aumentare del numero di canali di ingresso, il ritardo di propagazione aumenta, il routing del PCB diventa più complicato, la temporizzazione del segnale diventa più difficile da gestire e il rumore o la diafonia possono diventare più evidenti.Nei sistemi ad alta velocità, a volte vengono evitate strutture MUX molto grandi perché un ritardo di commutazione eccessivo può ridurre la precisione della temporizzazione.Invece di fare affidamento su un grande MUX 16-a-1, i multiplexer più piccoli vengono spesso collegati in cascata per migliorare il controllo del segnale e semplificare la gestione dei tempi.

Tipi di demoltiplicatore (DEMUX)

I demultiplexer sono classificati in base al numero di canali di uscita.

Questi circuiti sono comunemente utilizzati nei sistemi in cui una sorgente di segnale deve controllare più destinazioni in modo efficiente.

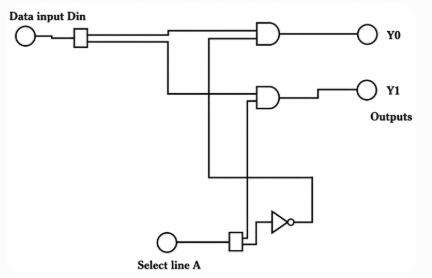

Figura 10. DEMUX 1-a-2 utilizzando porte logiche (NOT, AND)

DEMUX 1-2

Un demultiplexer 1 a 2 è l'architettura di distribuzione del segnale più semplice perché instrada un segnale di ingresso a una delle due linee di uscita utilizzando una linea selezionata.Questo tipo di DEMUX è comunemente utilizzato nei circuiti di instradamento di base, nei sistemi di controllo LED, nei circuiti di selezione dei relè e nei progetti logici didattici.Grazie alla sua struttura semplice e al facile funzionamento, viene spesso utilizzato per dimostrare il concetto di base della distribuzione del segnale digitale nei sistemi elettronici.

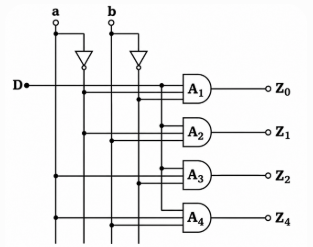

Figura 11. DEMUX da 1 a 4 utilizzando le porte logiche (NOT, AND)

DEMUX da 1 a 4

Un DEMUX da 1 a 4 distribuisce un segnale di ingresso su quattro possibili uscite utilizzando linee selezionate.Questa architettura è ampiamente utilizzata nell'indirizzamento della memoria, nei sistemi di controllo digitale, nell'automazione industriale e nei circuiti di espansione delle uscite in cui una sorgente di segnale deve controllare più destinazioni in modo efficiente.Semplificando la distribuzione del segnale, questa configurazione aiuta a ridurre la complessità della linea di controllo e a migliorare l'organizzazione dell'hardware.Nei sistemi industriali, un DEMUX da 1 a 4 consente a un controller di gestire più relè, indicatori o attuatori in modo più efficiente.

Figura 12. DEMUX da 1 a 8 utilizzando le porte logiche (NOT, AND)

DEMUX da 1 a 8

Un DEMUX da 1 a 8 è utile nei sistemi di controllo più grandi che richiedono una distribuzione del segnale più ampia.Viene comunemente utilizzato nell'instradamento delle comunicazioni, nelle reti di distribuzione del segnale, nel controllo di output integrato e nei sistemi di monitoraggio industriale in cui un segnale di input deve essere indirizzato a più destinazioni.All'aumentare del numero di uscite, il coordinamento temporale diventa più importante poiché la sincronizzazione della commutazione, il ritardo di propagazione, il caricamento dell'uscita e l'interferenza del segnale possono influire sulle prestazioni complessive del sistema.Questi fattori di progettazione diventano particolarmente importanti nei sistemi digitali ad alta velocità in cui è richiesto un instradamento del segnale stabile e accurato.

Figura 13. DEMUX da 1 a 16 utilizzando le porte logiche (NOT, AND)

DEMUX da 1 a 16

Un DEMUX da 1 a 16 è progettato per applicazioni complesse di distribuzione del segnale in cui un segnale di ingresso deve controllare in modo efficiente molti canali di uscita.Questa architettura è comunemente utilizzata in grandi sistemi di automazione, routing di output FPGA, sistemi di commutazione di comunicazione e reti di controllo multi-dispositivo.Sebbene un DEMUX più grande migliori la scalabilità dell'output e la flessibilità del routing, può anche aumentare la complessità di commutazione e il sovraccarico temporale.Nelle progettazioni hardware pratiche, il numero di canali deve essere bilanciato con la velocità del sistema, il ritardo di propagazione e la stabilità del segnale per mantenere prestazioni affidabili.

Applicazioni reali di MUX e DEMUX

Dispositivi IoT e sistemi di sensori

I multiplexer sono ampiamente utilizzati nei dispositivi IoT e nei sistemi di monitoraggio dei sensori in cui molti sensori devono connettersi a un microcontroller con pin di ingresso limitati.Invece di utilizzare un ingresso separato per ogni sensore, un MUX consente a più sensori di condividere un canale di comunicazione.Ciò riduce il cablaggio del PCB, abbassa i costi dell’hardware e aiuta a rendere più efficienti dispositivi compatti come controller per la casa intelligente, dispositivi elettronici indossabili e sistemi di monitoraggio ambientale.

Bus di computer e routing dei dati

Processori, sistemi di memoria e dispositivi periferici scambiano costantemente dati all'interno di un sistema informatico.I multiplexer aiutano a determinare quale origine dati comunica con il bus di sistema in un dato momento, mentre i demultiplexer instradano i segnali alla destinazione hardware corretta.Un routing efficiente del segnale migliora la velocità di comunicazione, l'organizzazione dell'hardware, l'utilizzo del bus e la scalabilità complessiva del sistema.

Sistemi di telecomunicazioni

I sistemi di comunicazione fanno molto affidamento sul multiplexing per migliorare l'utilizzo della larghezza di banda e ridurre la complessità della trasmissione.Un multiplexer combina segnali voce, video e dati in un canale di trasmissione, mentre un demultiplexer separa tali segnali nelle loro uscite originali sul lato ricevente.Questa tecnica è ampiamente utilizzata nelle comunicazioni in fibra ottica, nelle reti telefoniche, nelle infrastrutture Internet, nelle comunicazioni satellitari e nei sistemi di trasmissione dati.Senza il multiplexing, le reti di comunicazione richiederebbero molte più linee di trasmissione, risorse hardware e costi infrastrutturali.

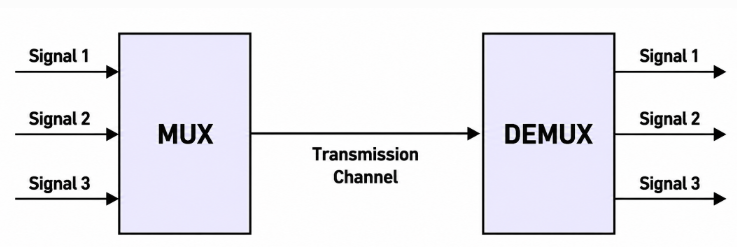

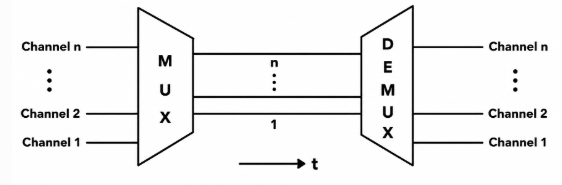

Figura 14. Trasmissione della comunicazione utilizzando MUX e DEMUX

Commutazione audio e video

Televisori, sistemi multimediali e dispositivi di visualizzazione spesso ricevono segnali da più fonti contemporaneamente.Un multiplexer aiuta a selezionare quale sorgente di segnale diventa attiva, rendendolo utile per la commutazione HDMI, la selezione della console di gioco, l'instradamento dei dispositivi di streaming e la commutazione dei canali audio.Ciò consente a diversi dispositivi multimediali di condividere un display o un'uscita audio in modo efficiente riducendo al contempo le connessioni hardware aggiuntive.

FPGA e sistemi logici digitali

Gli FPGA fanno molto affidamento sui multiplexer per il controllo logico, la selezione del segnale, l'instradamento dei dati e l'ottimizzazione delle risorse.Poiché le architetture FPGA contengono un gran numero di blocchi logici configurabili, il routing efficiente del segnale diventa importante per mantenere le prestazioni di temporizzazione, ridurre il ritardo e migliorare l'utilizzo complessivo dell'hardware.

Sistemi di Automazione Industriale

I sistemi industriali utilizzano circuiti MUX e DEMUX per gestire in modo efficiente sensori, relè, attuatori, sistemi di monitoraggio e segnali di controllo.Ridurre la complessità del cablaggio diventa particolarmente importante nei pannelli di controllo di grandi dimensioni e nei macchinari industriali in cui molti dispositivi devono comunicare in modo affidabile.Un routing efficiente del segnale migliora l'affidabilità del sistema, l'efficienza della manutenzione, l'organizzazione dell'hardware e la scalabilità complessiva.

Confronto di prestazioni e costi (livello IC)

I pratici sistemi MUX e DEMUX sono spesso implementati utilizzando circuiti integrati come il 74153 e CD4051.

Il 74153 è un Multiplexer basato su TTL ottimizzato per la commutazione digitale ad alta velocità.

Il CD4051 è un Analogico basato su CMOS e multiplexer/demultiplexer digitale progettato per sistemi a bassa potenza.

Parametro	74153 (TTL)	CD4051 (CMOS)
Velocità	10 ns	100 n
Consumo energetico	Alto (10-20 mW)	Basso (1–5 mW)
Tipo di segnale	Solo digitale	Analogico + Digitale
Intervallo di tensione	Risolto	Largo
Costo	Medio	Basso
Miglior utilizzo	Sistemi ad alta velocità	Sistemi a basso consumo

Il 74153 fornisce prestazioni di commutazione molto più veloci, rendendolo adatto a processori e hardware di comunicazione ad alta velocità.Al contrario, il CD4051 consuma meno energia e supporta sia segnali analogici che digitali, rendendolo utile per sistemi di sensori e dispositivi integrati alimentati a batteria.La scelta tra architetture TTL e CMOS dipende da fattori quali velocità di commutazione, efficienza energetica, compatibilità di tensione, tipo di segnale e sensibilità al rumore.

Differenza tra MUX e DEMUX

Punto di confronto	Multiplexer (MUX)	Demultiplexer (DEMUX)
Funzione	Seleziona un ingresso e lo inoltra ad un'uscita	Indirizza un ingresso a quello selezionato uscita
Direzione del segnale	Molti a uno	Uno a molti
Linee di ingresso	Molteplici	Singolo
Linee di uscita	Singolo	Molteplici
Ruolo principale	Selettore dati	Distributore di dati
Flusso di comunicazione	Combina i segnali	Separa i segnali
Uso comune	Instradamento del segnale	Distribuzione del segnale
Applicazioni di esempio	Selezione del sensore, instradamento dei dati	Indirizzamento della memoria, industriale controllo

Multiplexer contribuire a ridurre i requisiti della linea di comunicazione, mentre demultiplexer migliorare l'efficienza della distribuzione del segnale.

Insieme, questi circuiti semplificano l'architettura del sistema e migliorano l'organizzazione della comunicazione nell'elettronica digitale.

Considerazioni sulla progettazione dei circuiti MUX e DEMUX

Ritardo di propagazione: Il ritardo di propagazione è il tempo necessario affinché un segnale viaggi attraverso il circuito dopo che le linee selezionate cambiano stato.All'aumentare del numero dei canali, solitamente aumenta anche il ritardo di commutazione poiché il segnale deve passare attraverso stadi logici aggiuntivi.Ciò diventa particolarmente importante nei sistemi FPGA, processori ad alta velocità, hardware di comunicazione e sistemi di controllo a risposta rapida in cui un ritardo eccessivo può ridurre la precisione della temporizzazione e l'affidabilità complessiva del sistema.I dispositivi basati su TTL sono comunemente utilizzati in applicazioni che richiedono prestazioni di commutazione rapide.

Integrità del segnale: Un percorso inadeguato del PCB e le interferenze elettriche possono introdurre rumore nel percorso del segnale.Nei multiplexer analogici ciò può distorcere le letture dei sensori, mentre nei sistemi digitali può creare stati logici instabili ed errori di comunicazione.La qualità del segnale può essere migliorata utilizzando tracce PCB più corte, una messa a terra adeguata, tecniche di schermatura e percorsi di instradamento controllati per ridurre le interferenze e mantenere una trasmissione stabile del segnale.

Consumo energetico: I sistemi portatili e alimentati a batteria solitamente danno priorità al basso consumo energetico.I multiplexer CMOS sono ampiamente utilizzati nei dispositivi IoT, nell'elettronica indossabile e nei sistemi di sensori alimentati a batteria perché consumano meno energia durante il funzionamento.Sebbene i dispositivi TTL forniscano una velocità di commutazione più elevata, generalmente richiedono più potenza, quindi la scelta finale dipende dal fatto che il sistema dia priorità alla velocità o all'efficienza energetica.

Compatibilità di tensione: Il disadattamento di tensione può creare un comportamento di commutazione instabile e problemi di comunicazione all'interno di un circuito.Prima di selezionare un circuito integrato MUX o DEMUX, è necessario verificare attentamente la compatibilità con microcontrollori, sistemi FPGA, sensori analogici e interfacce di comunicazione per garantire un funzionamento affidabile.

Spazio PCB e complessità del routing : Uno dei principali vantaggi del multiplexing è la ridotta complessità del routing del PCB.Man mano che i sistemi diventano più grandi, ridurre al minimo le tracce di comunicazione diventa sempre più importante per una progettazione hardware compatta, una manutenzione più semplice, una migliore scalabilità e costi di produzione inferiori.

Vantaggi e limiti di MUX e DEMUX

Vantaggi

• Multiplexer (MUX): i multiplexer consentono a più segnali di ingresso di condividere un'unica linea di uscita, riducendo la complessità complessiva del sistema.Migliorano inoltre l'utilizzo della larghezza di banda nei sistemi di comunicazione.

• Demultiplexer (DEMUX): i demultiplexer consentono una distribuzione efficiente del segnale instradando un segnale di ingresso a più uscite.Semplificano la progettazione dei circuiti e supportano il controllo organizzato dei componenti del sistema.

Limitazioni

• Multiplexer (MUX): un multiplexer può trasmettere un solo segnale alla volta e può introdurre un ritardo di propagazione, soprattutto nelle configurazioni più grandi.

• Demultiplexer (DEMUX): un demultiplexer attiva solo un'uscita alla volta e potrebbe verificarsi un ritardo di commutazione durante l'instradamento del segnale.

Analisi dei compromessi

Esiste un chiaro compromesso quando si utilizzano multiplexer e demultiplexer nella progettazione del sistema.

• Compromesso MUX: l'aumento del numero di ingressi riduce il cablaggio ma aumenta il ritardo e la complessità.Il progetto deve bilanciare la capacità di ingresso con i requisiti di velocità del sistema.

• Compromesso DEMUX: sebbene DEMUX semplifichi il controllo dell'output, limita l'attivazione simultanea dell'output, rendendolo meno adatto a sistemi che richiedono elaborazione parallela.

• Compromesso tecnologico: i dispositivi TTL come il 74153 offrono alta velocità ma consumano più energia, mentre i dispositivi CMOS come il CD4051 forniscono un consumo energetico inferiore a scapito di un funzionamento più lento.

MUX contro codificatore e DEMUX contro decodificatore

Confronto	MUX	Codificatore	DEMUX	Decodificatore
Funzione principale	Seleziona un segnale di ingresso e lo inoltra all'output	Converte più stati di input in un'uscita binaria codificata	Indirizza un segnale di ingresso a a uscita selezionata	Attiva le uscite in base al binario combinazioni di input
Scopo primario	Instradamento del segnale	Conversione dei dati	Distribuzione del segnale	Interpretazione del codice binario
Flusso del segnale	Molti a uno	Ingressi multipli al codice binario	Uno a molti	Ingresso binario su più uscite
Applicazioni comuni	Instradamento dei dati, comunicazione sistemi, sistemi embedded	Codifica tastiera, priorità codifica, sistemi digitali	Indirizzamento della memoria, industriale controllo, instradamento del segnale	Sistemi di visualizzazione, memoria selezione, circuiti di controllo
Obiettivo principale	Selezione efficiente del segnale	Codifica binaria	Distribuzione controllata del segnale	Attivazione dell'uscita basata sulla logica stati

Conclusione

Multiplexer e demultiplexer svolgono una funzione importante nel rendere i sistemi elettronici più efficienti e più facili da progettare.Un MUX serve per combinare i segnali, mentre un DEMUX serve per distribuirli in base alle esigenze del sistema.Anche con alcuni limiti come il ritardo e il funzionamento a segnale singolo, rimangono molto importanti per costruire sistemi digitali affidabili ed economici.
