Comprensione dei diversi tipi di condensatori
2025-07-17 9068

Questo articolo esplora vari tipi di condensatori, tra cui ceramica, film, elettrolitico, carta e supercondensatori come EDLC, pseudocapacitor e condensatori ibridi.Spiega il loro costruzione, applicazioni, vantaggi e come scegliere quello giusto per circuiti diversi.

Catalogare

Cos'è un condensatore?

Un condensatore è una piccola parte elettronica che memorizza e rilascia energia elettrica.Ha due piastre di metallo con un materiale in mezzo a ciò che contiene la carica.Quando è collegata alla potenza, una piastra ottiene una carica positiva e l'altra ottiene una carica negativa.Questo crea un campo elettrico in cui viene immagazzinata energia.I condensatori vengono utilizzati in molti dispositivi elettronici per mantenere la potenza stabile, i segnali del filtro, i tempi di controllo o dare una rapida esplosione di energia quando necessario.Sono piccoli ma svolgono un ruolo importante nel far funzionare senza intoppi l'elettronica.

Come funzionano i condensatori

Un condensatore funziona tenendo elettricità per un breve periodo e poi lasciarlo andare quando richiesto.Quando lo si collega a una batteria o una fonte di alimentazione, le cariche elettriche si accumulano su entrambi i lati del condensatore.La parte centrale impedisce alle cariche di fluire, quindi rimangono immagazzinate lì.

Più tardi, quando il circuito ne ha bisogno, il condensatore invia rapidamente l'energia immagazzinata per aiutare il dispositivo a lavorare meglio, come dare una rapida spinta di potenza o aiutare le cose a girare e spegnere al momento giusto.

Ora che sappiamo come funzionano i condensatori, ora parliamo i diversi tipi di condensatorie per cosa vengono usati.I condensatori sono disponibili in diversi tipi in base al loro materiale e al modo in cui immagazzinano energia.

Condensatori in ceramica

Figura 1. Condensatori in ceramica

Un condensatore in ceramica ha due piastre di metallo con materiale ceramico nel mezzo.La ceramica impedisce all'elettricità di passare attraverso ma consente alle piastre di tenere la carica.Questi condensatori non hanno un lato positivo o negativo, quindi puoi collegarli in qualsiasi direzione.

I condensatori in ceramica sono utilizzati nelle seguenti applicazioni: Disaccoppiamento o bypass, Rumore del blocco ceramico dal raggiungimento di parti sensibili di un circuito. Filtraggio, La ceramica rimuove segnali indesiderati nei sistemi audio, linee elettriche e dispositivi di comunicazione. Nei circuiti di temporizzazione, Combinazione con resistori, tempistica set di condensatori in orologi o oscillatori. Accoppiamento, La ceramica consente di passare i segnali CA bloccando la DC nei circuiti di amplificatore.

Vantaggi dei condensatori in ceramica:

I condensatori in ceramica hanno molti buoni punti.Sono:

• Di dimensioni molto piccole ma comunque potente

• basso costo, rendendoli perfetti per la produzione di massa

• stabile e affidabile, con una lunga vita

• Disponibile in molti valori, quindi si adattano a molte esigenze di circuito diverse

• Non polarizzato, quindi non devi preoccuparti di quale modo collegarli

Condensatori cinematografici

Figura 2. Capacità del film

Il condensatore del film usa un file Film di plastica sottile All'interno per conservare e rilasciare elettricità.Questo film di plastica si trova tra due strati di metallo e funziona come un isolante.I condensatori del film non sono polarizzati, quindi puoi collegarli in qualsiasi direzione.Sono noti per essere molto stabili, di lunga durata e sicuri da usare.Questi condensatori sono disponibili in molte forme e dimensioni e sono utilizzati in tutti i tipi di circuiti elettronici.

Puoi trovare condensatori di film in sistemi audio, controlli di illuminazione, alimentatori, motori elettrici e circuiti di temporizzazione.Aiutano a ridurre il rumore, levigare la tensione e i segnali di controllo in un circuito.

Vantaggi dei condensatori del film:

• Molto stabile nel tempo e nella temperatura

• lunga vita con meno possibilità di fallimento

• Sicuro da utilizzare in circuiti ad alta tensione

• Non polarizzato, così facile da installare

• Bassa perdita di energia, il che significa migliore efficienza

Condensatori di film di potere

Figura 3. Capacità del film di potenza

Power Film Capacitor è una versione pesante di un normale condensatore di film, progettata per gestire grandi quantità di energia elettrica e funzionare ad alte tensioni.Il condensatore del film di potenza usa ancora il film di plastica come isolante, ma è costruito con materiali più forti e dimensioni maggiori per soddisfare le applicazioni impegnative.Questi condensatori non sono polarizzati, consentendo un'installazione flessibile e sono costruiti per prestazioni a lungo termine in condizioni difficili.

I condensatori di pellicole di alimentazione sono utilizzati in sistemi ad alta potenza come inverter, unità motore, apparecchiature per l'energia del vento e solare, strumenti di saldatura e reti di energia elettrica.Hanno anche trovato i circuiti di collegamento DC e le unità di accumulo di energia.

Vantaggi dei condensatori del film di potere:

• È possibile gestire l'alta tensione e la corrente

• Molto affidabile e di lunga durata

• Sicuro e stabile sotto carichi pesanti

• Non polarizzato, facile da installare

• Buone prestazioni in ambienti difficili

Condensatori elettrolitici

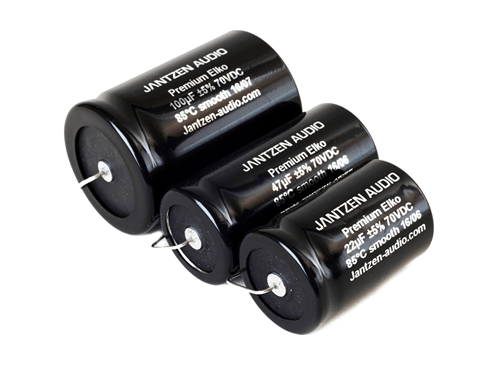

Figura 4. Capacità elettrolitica

Il condensatore elettrolitico è un tipo di condensatore che può contenere molta più energia elettrica rispetto alla maggior parte degli altri.Il condensatore elettrolitico utilizza un elettrolita liquido o gel insieme a un foglio di metallo per creare elevata capacità di dimensioni compatte.Questi condensatori sono utilizzati principalmente nei circuiti che richiedono una tensione o una potenza costante nel tempo.Sono polarizzati, il che significa che hanno una direzione specifica per la connessione, un lato positivo e negativo e posizionarli nel modo sbagliato può causare guasti.

Puoi trovare condensatori elettrolitici in alimentatori, dispositivi audio, schede per computer e caricabatterie.Il loro compito principale è quello di appianare i cambiamenti nella tensione, conservare l'energia e aiutare a controllare il flusso di elettricità nel circuito.

Vantaggi dei condensatori elettrolitici:

• Può contenere molta carica

• Buono per la tensione costante

• Compatto per il loro livello di potenza

• basso costo e ampiamente utilizzato

Condensatori di carta

Figura 5. Capacità di carta

Un condensatore di carta è un tipo di condensatore che ha una carta sottile imbevuta di olio o cera posizionata tra due strati di metallo.Questo design aiuta a conservare l'energia elettrica in modo sicuro e gestisce l'alta tensione.Questi condensatori erano popolari in dispositivi più vecchi come radio, TV e amplificatori tuboli.Mentre i tipi più recenti li hanno sostituiti nella maggior parte dell'elettronica, i condensatori di carta si trovano ancora in circuiti speciali che richiedono un forte isolamento o possono gestire l'alta tensione.Sono non polarizzati.

Potresti ancora trovare condensatori di carta in attrezzature vintage, sistemi di alimentazione e alcune macchine industriali.La loro build consente loro di funzionare bene in condizioni elettriche difficili, anche se sono di dimensioni più grandi rispetto ai tipi moderni.

Vantaggi dei condensatori di carta:

• Gestisce l'alta tensione senza rompere

• Buon isolamento elettrico

• Funziona bene nell'elettronica più vecchia

• Non polarizzato, semplice da connettere

Nella parte successiva, esamineremo i tipi di supercondensatori in base al modo in cui immagazzinano energia.

EDLC (condensatore a doppio strato elettrico)

Figura 6. EDLC (condensatore elettrico a doppio strato)

Un EDLC, o condensatore a doppio strato elettrico, è un tipo di supercondensatore che memorizza energia usando la superficie dei materiali a base di carbonio senza alcuna reazione chimica.Invece di usare cambiamenti chimici come una batteria, si accumula e tiene la carica elettrica in uno strato molto sottile tra l'elettrodo e l'elettrolita.Ciò gli consente di caricare e rilasciare energia molto facile.Gli EDLC non hanno lo scopo di mantenere il potere per molto tempo, ma sono fantastici per fornire brevi e forti esplosioni di energia.

Questi condensatori si trovano nell'energia di backup per la memoria in elettronica, nel recupero di energia durante la frenata nei veicoli elettrici e la tensione di stabilizzazione negli utensili elettrici o sistemi di energia rinnovabile.

Vantaggi degli EDLC:

• Carica rapida e scarico

• lunga durata del ciclo (può essere riutilizzata molte volte)

• Prestazioni sicure e stabili

• Nessuna reazione chimica coinvolta

• Buono per brevi esplosioni di potere

Pseudocapacitor

Lo pseudocaPapatore è una sorta di supercondensatore che immagazzina energia attraverso rapidi cambiamenti chimici su materiali speciali come ossidi di metallo o plastica conduttiva.Questi cambiamenti aiutano a contenere più energia di un EDLC (condensatore a doppio strato elettrico), ma carica e si scarica un po 'più lentamente.Anche così, funziona ancora più velocemente di una batteria.Questo lo rende una buona opzione centrale tra la velocità degli EDLC e la maggiore energia delle batterie.

Gli pseudocapacitor sono utilizzati in applicazioni che richiedono una capacità più elevata rispetto agli EDLC ma una risposta più rapida rispetto alle batterie, come dispositivi indossabili intelligenti, dispositivi medici ed elettronica portatile.

Vantaggi degli pseudocapaditori:

• Tenere più energia degli EDLC

• lavorare più velocemente delle batterie

• Buono per dispositivi piccoli e leggeri

• Durare con molte carica e utilizzare i cicli

• Può dare una potenza rapida quando richiesto

Condensatori ibridi

Figura 7. Condensatori ibridi

Il condensatore ibrido è un mix tra un supercondensatore (come un EDLC) e una batteria.Il condensatore ibrido ha carbonio su un lato e materiale a batteria dall'altro.Questo mix speciale aiuta a immagazzinare più energia di un normale supercondensatore e carica più velocemente di una batteria.Anche il condensatore ibrido dura più a lungo della maggior parte delle batterie, rendendolo una buona scelta quando sia la velocità che l'energia sono necessarie.

Puoi trovare condensatori ibridi in auto elettriche, pannelli solari, sistemi di alimentazione eolica, unità di alimentazione di backup e utensili elettrici.Sono fantastici per le cose che necessitano di una potenza rapida e devono anche correre per un tempo più lungo.Poiché combinano i punti di forza di entrambe le batterie e dei condensatori, funzionano bene in molti moderni sistemi energetici.

Vantaggi dei condensatori ibridi:

• Tenere più energia dei supercondensatori regolari

• Caricare più velocemente delle batterie

• dura a lungo

• Dare energia rapida e costante

• Sicuro e affidabile

Come scegliere il condensatore giusto
