Guida completa al simbolo di resistenza variabile
2024-07-18 37245

I resistori variabili sono componenti preziosi nei circuiti elettronici, offrendo un controllo preciso sulla corrente e la tensione.Sono ideali per i parametri elettrici di messa a punto attraverso varie applicazioni: dall'elettronica di consumo all'automazione industriale.Questa guida approfondisce le complessità dei resistori variabili, discutendo della loro definizione, caratteristiche operative, usi pratici e simboli standardizzati.Comprendere questi aspetti aiuta ingegneri e tecnici a ottimizzare le prestazioni e l'affidabilità dei circuiti.

Catalogare

Figura 1: simboli della resistenza

Definizione di resistenza variabile

Resistori variabili, noto come potenziometri o reostati, sono usati nei circuiti elettronici per il controllo della corrente e della tensione.Raggiungono questo problema regolando la resistenza attraverso un contatto scorrevole che si muove lungo un elemento di resistenza.Questo meccanismo di regolazione influisce direttamente sulla corrente e la tensione del circuito, rendendo questi resistori ideali per applicazioni che necessitano di un controllo elettrico preciso.Quando la resistenza aumenta, il flusso di corrente diminuisce e quando la resistenza diminuisce, il flusso di corrente aumenta.In configurazioni a tre terminali, funzionano come potenziometri, creando un divisore di tensione che emette una tensione proporzionale alla resistenza.Se configurati con due terminali, fungono da reostati, utili per attività come la regolazione della velocità della ventola o la luminosità della luce.I progressi tecnologici hanno introdotto potenziometri digitali, che regolano la resistenza elettronicamente.Queste versioni digitali forniscono una maggiore precisione e flessibilità, ideali per regolazioni remote e automatizzate in sistemi complessi come strumenti di precisione, automazione industriale e apparecchiature audio di fascia alta.Il controllo elettronico della resistenza senza intervento manuale apre nuove possibilità per le applicazioni che richiedono precisione e affidabilità.

Caratteristiche di resistenza variabili

I resistori variabili hanno caratteristiche di cono diverse che descrivono come si muove la resistenza man mano che il scorrimento si muove.

Figura 2: diagramma della resistenza a cono lineare

I resistori a cono lineare cambiano la resistenza uniformemente con il movimento del scorrimento, rappresentato come una linea retta su un grafico.Questo cambiamento proporzionale li rende ideali per applicazioni che necessitano di un controllo preciso, come la regolazione dell'alimentazione e il controllo della luminosità della luce.Il cono lineare garantisce che ogni movimento del dispositivo di scorrimento si traduca in una pari cambiamento di resistenza, fornendo prestazioni prevedibili e coerenti.

Figura 3: diagramma della resistenza a cono logaritmica

I resistori conici logaritmici mostrano un cambiamento non lineare nella resistenza, iniziando lentamente e aumentando più rapidamente.Questo è illustrato come una linea curva su un grafico, rendendo questi resistori adatti a controlli audio come le regolazioni del volume, imitando la percezione dell'orecchio umano dei cambiamenti di intensità del suono.La natura non lineare del cono logaritmico consente un controllo più fine a livelli di regolazione più bassi, perfetta per mantenere la qualità audio e prevenire improvvise variazioni di suono.

Un'altra caratteristica centrale dei resistori variabili è la risoluzione, che definisce la più piccola unità di variazione di resistenza.I resistori ad alta risoluzione consentono aggiustamenti molto fini, rendendoli perfetti per applicazioni ad alta precisione in cui le variazioni minime della resistenza hanno un impatto notevolmente sulle prestazioni.Queste piccole regolazioni garantiscono prestazioni ottimali del dispositivo, fornendo una migliore controllo ed efficienza.

Usi di resistenza variabile

I resistori variabili sono componenti versatili utilizzati per controllare la corrente, la tensione e la resistenza sia nei circuiti semplici e complessi.Sono ampiamente usati in:

• Apparecchiature audio

• Dimmer leggeri

• Controllo della velocità della ventola

• Alimentatori regolabili

• Circuiti elettronici

• Sensori di temperatura

• Circuiti del divisore di tensione e

• Applicazioni automobilistiche

Figura 4: usi di resistori variabili

Nell'apparecchiatura audio, i resistori variabili controllano il volume.La rotazione di una manopola collegata a un potenziometro cambia la resistenza e altera l'ampiezza del segnale audio.Questa regolazione influisce sull'output del suono, consentendo il controllo del volume regolare.La precisione e la sensibilità del potenziometro assicurano che gli utenti possano regolare finemente i livelli di volume senza improvvise variazioni, fornendo un'esperienza audio di alta qualità.Nei dimmer di luce, i resistori variabili regolano la luminosità delle lampadine controllando la tensione.Gli utenti possono impostare l'intensità della luce ruotando una manopola o facendo scorrere una leva, creando l'atmosfera desiderata o risparmiando energia.Un meccanismo di regolazione regolare garantisce un oscurità senza sfarfallio e fornisce un ambiente di illuminazione personalizzabile.Inoltre, per il controllo della velocità della ventola, i resistori variabili regolano la velocità del motore.La regolazione della resistenza cambia la corrente al motore, alterando la velocità delle pale della ventola.Ciò è particolarmente utile nei ventilatori del soffitto e di scarico in cui sono necessarie diverse impostazioni di velocità.Resistori variabili affidabili garantiscono prestazioni coerenti e durata a lungo termine.Questi consentono agli utenti di impostare le velocità della ventola in base alle loro esigenze.

Negli alimentatori regolabili, sono utili anche resistori variabili.Consentono agli utenti di impostare la tensione o la corrente di uscita variando la resistenza, ideale in contesti di laboratorio per un controllo preciso sui parametri elettrici durante i test e la sperimentazione.L'accuratezza e la stabilità dei resistori variabili sono ideali per mantenere l'integrità dell'output dell'alimentazione, garantendo una potenza coerente e affidabile per i dispositivi da testare.I resistori variabili vengono spesso utilizzati anche per la calibrazione e la messa a punto nei circuiti elettronici.Nei circuiti di sintonia, regolano la risposta in frequenza modificando la resistenza.Per la calibrazione, aiutano a impostare i punti di riferimento o le prestazioni del circuito di perfezionamento, garantendo che i dispositivi operino all'interno di parametri specificati e migliorano l'accuratezza e l'affidabilità.Nella regolazione del sensore, i resistori variabili calibrano i segnali di uscita del sensore.Ad esempio, nei sensori di temperatura, una resistenza variabile può abbinare l'uscita del sensore alla lettura effettiva della temperatura.Questa regolazione garantisce dati accurati e affidabili, richiesti per i sistemi di monitoraggio e controllo.Sono necessarie letture accurate del sensore per il corretto funzionamento dei sistemi che vanno dall'automazione industriale al controllo climatico.Inoltre, i resistori variabili sono ideali nei circuiti del divisore di tensione, dividendo la tensione di ingresso in tensioni di uscita regolabili più piccole.Questa flessibilità e precisione nella progettazione di circuiti consentono sistemi elettronici più complessi e adattabili.Nelle applicazioni automobilistiche, i resistori variabili vengono utilizzati nei dimmer per la luce del cruscotto e nei sensori di indicatore del carburante.La regolazione della resistenza consente ai conducenti di controllare la luminosità della luce del cruscotto e l'accuratezza del calibro del carburante.Queste applicazioni forniscono ai conducenti un controllo affidabile e facilmente regolabile sulle funzioni del veicolo, migliorando l'esperienza di guida complessiva.

Standard di simboli

I simboli standardizzati assicurano coerenza e chiarezza negli schemi circuitati.Gli standard principali includono IEC 60617, IEC 61131-3, ANSI Y32.2-1975, IEEE STD 91/91A e come 1102. Questi standard possono variare a livello internazionale, quindi gli ingegneri devono avere familiarità con i requisiti locali per evitare incomprensioni ed errori.Il simbolo IEC per un resistore variabile è una scatola rettangolare con una freccia che indica la regolazione.Internamente, una traccia di resistenza fissa collega i terminali 1 e 3, con il terminale 2 collegato a una manopola mobile.La regolazione della manopola cambia la resistenza tra i terminali 1 e 2 o i terminali 2 e 3, controllando la corrente o la tensione nel circuito.Comprendere questi simboli è ideale per interpretazione e implementazione accurate nella progettazione di circuiti.

Simboli per diversi tipi di resistori variabili

Figura 5: simbolo potenziometro

Il potenziometro ha tre terminali e viene utilizzato come divisore di tensione.Il suo simbolo include un rettangolo con una freccia diagonale e una linea aggiuntiva che rappresenta il terminale mobile, che indica la regolazione della resistenza e i punti di connessione per input, output e terra.

Figura 6: simbolo reostato

Il reostato, simile a un potenziometro ma spesso usato con due terminali, ha un simbolo che mostra una resistenza regolabile con una freccia che indica la variabilità.Questo simbolo rappresenta l'uso della resistenza per controllare il flusso di corrente regolando la resistenza.

Figura 7: simbolo del termistore

I termistori sono sensibili alle variazioni di temperatura e vengono utilizzati nei sistemi di controllo della temperatura.Il loro simbolo include una resistenza con un identificatore che indica la sensibilità alla temperatura, ideale per applicazioni come sistemi di riscaldamento o sensori di temperatura.

Figura 8: simbolo preimpostazione

I resistori variabili preimpostati sono piccoli resistori regolabili montati su circuiti per regolazioni di precisione una tantum.Il loro simbolo è simile a un resistore variabile ma può includere marcature per le loro dimensioni in miniatura, utilizzate nei circuiti che richiedono un set di valore di resistenza preciso durante la produzione o la configurazione iniziale.

Figura 9: simbolo dei fotoresistor

I fotoresistor sono resistori sensibili alla luce utilizzati nei sistemi di illuminazione automatica.Il loro simbolo include una resistenza con frecce che rappresentano la luce, ideale per applicazioni che necessitano di regolazioni a livello automatico della luce come l'illuminazione stradale o gli interruttori sensibili alla luce.

Figura 10: simbolo magnetoresistors

I magnetoresistri, sensibili ai campi magnetici, sono utilizzati in sensori e dispositivi di conservazione magnetica.Il loro simbolo include una resistenza con una "X" che indica la sensibilità del campo magnetico, utilizzato in applicazioni in cui sono richiesti il ​​rilevamento e la misurazione del campo magnetico.

Vantaggi e svantaggi di resistori variabili

Vantaggi	Svantaggi
Controllo preciso: fornire un controllo preciso di corrente e tensione, adatti a dispositivi elettronici a punta di perfezionamento.	Regolazione manuale: richiedere manuale Regolazione, inadatto alle applicazioni che necessitano di controllo automatizzato.
Flessibilità nel design: questo lo consente flessibilità nella progettazione e test del circuito, abilitando la sperimentazione con valori di resistenza.	Sensibilità alla vibrazione: questo può essere sensibile agli ambienti ad alta vibrazione, causando instabilità.
Conveniente: un singolo regolabile Il resistore copre una vasta gamma di resistenze, riducendo la necessità di più resistori fissi.	Preoccupazioni sulla durabilità: movimenti meccanici Le parti possono usurarsi più velocemente dei resistori fissi, che influenzano la durata.
Versatilità: inestimabile per vari Applicazioni, da semplici regolazioni a sistemi di controllo complessi.	Natura fisica: la natura fisica di I resistori variabili potrebbero non soddisfare tutte le esigenze dell'applicazione.

Quali sono le differenze tra i simboli di resistori fissi e variabili?

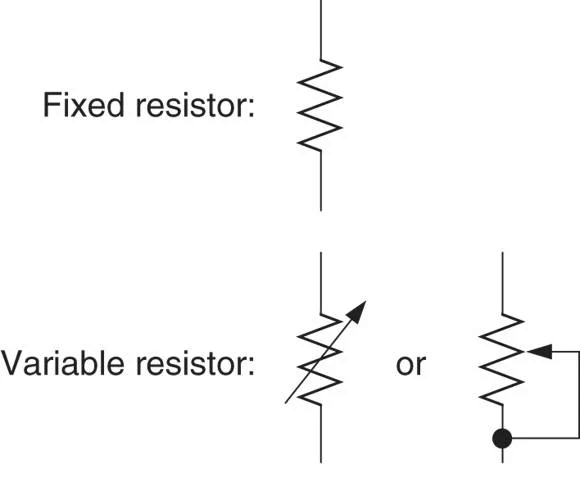

Figura 11: simbolo fisso vs simbolo variabile

I resistori fissi sono rappresentati da un semplice simbolo rettangolare nei diagrammi di circuiti, che significa un valore di resistenza stabile che non cambia indipendentemente dalle condizioni esterne.Questa semplice rappresentazione sottolinea che la resistenza della resistenza rimane costante durante il funzionamento, rendendo facile identificare e interpretare in uno schema.

D'altra parte, i resistori variabili hanno un simbolo più complesso per indicare la loro natura regolabile.In genere, questo simbolo include un rettangolo con un elemento aggiuntivo come una barra o una freccia.La freccia o il taglio del taglio attraverso il rettangolo significa che la resistenza può essere regolata.Questo dettaglio aggiuntivo è necessario per comprendere come funziona il resistore all'interno del circuito.Se il resistore variabile presenta un meccanismo di regolazione specifico, come una manopola o un cursore, questi possono essere riflessi nel simbolo per chiarire ulteriormente il suo funzionamento.Ad esempio, un potenziometro potrebbe essere raffigurato con una freccia che punta al centro del resistore, illustrando il tergicristallo regolabile che si muove lungo l'elemento di resistenza per variare la resistenza.Quando si lavora con i diagrammi dei circuiti, è necessario riconoscere questi simboli per un'interpretazione e l'implementazione accurate.Conoscere le differenze tra resistori fissi e variabili consente a ingegneri e tecnici di capire come ciascun componente si comporterà nel circuito.Questa comprensione garantisce che i componenti siano rappresentati e utilizzati correttamente, portando a una progettazione di circuiti più efficace e affidabile.

Fattori da considerare quando si utilizzano resistori variabili

Considerando attentamente i fattori seguenti, gli ingegneri possono garantire che i resistori variabili selezionati funzionino in modo affidabile ed efficiente nelle loro applicazioni specifiche.Fare scelte informate su questi componenti può influire notevolmente sulle prestazioni complessive dei circuiti elettronici.

Intervallo di resistenza e risoluzione. Assicurarsi che il resistore scelto soddisfi i requisiti del circuito per valori di resistenza minima e massima.La risoluzione, o più piccola unità di variazione di resistenza, è anche ideale per le applicazioni che necessitano di regolazioni sottili, come apparecchiature audio e strumenti di prova.L'alta risoluzione consente un controllo preciso, richiesto per le applicazioni che richiedono impostazioni di resistenza esatte.

Gestione della potenza. Verificare che la valutazione di potenza della resistenza superi il massimo previsto per prevenire il surriscaldamento e il danno potenziale.Ogni resistenza variabile ha una capacità di gestione della potenza massima, che non deve essere superata.Garantire che il resistore possa gestire i requisiti di alimentazione del circuito per la longevità e le prestazioni.

Dimensione fisica e metodo di montaggio. La dimensione fisica e il metodo di montaggio dovrebbero adattarsi all'ambiente di applicazione previsto.Per applicazioni limitate allo spazio, possono essere necessari modelli piccoli o a montaggio superficiale.Inoltre, considerare il metodo di regolazione (manopole, cursori, ecc.) Per garantire l'accessibilità dell'utente.Le dimensioni e il metodo di montaggio devono allinearsi con i requisiti dell'applicazione per garantire una corretta installazione e funzionalità.

Condizioni ambientali. Considera le condizioni ambientali in cui verrà utilizzato il resistore variabile.Fattori come la temperatura, l'umidità e le vibrazioni possono influenzare le prestazioni e la durata della vita.Gli ambienti ad alta temperatura possono richiedere resistori realizzati con materiali in grado di resistere a tali condizioni, mentre gli ambienti ad alta vibrazione possono aver bisogno di modelli con una maggiore stabilità meccanica.La scelta della resistenza giusta per le condizioni ambientali garantisce un funzionamento e una longevità affidabili.

Caratteristiche elettriche. Prendi in considerazione il coefficiente di linearità e temperatura per garantire prestazioni in applicazioni specifiche.Le applicazioni audio spesso richiedono resistori logaritmici per una curva di regolazione del volume naturale, mentre i sistemi di controllo di precisione potrebbero aver bisogno di resistori altamente lineari per l'accuratezza.

Affidabilità e durata. Poiché i resistori variabili comportano frequenti regolazioni, è l'ideale per scegliere prodotti durevoli e di alta qualità.I resistori di bassa qualità possono soffrire rapidamente di scarso contatto o usura, portando a valori di resistenza instabili.La selezione di resistori affidabili e durevoli riduce la necessità di frequenti sostituti.

Conclusione

I resistori variabili svolgono un ruolo importante nel controllo preciso della corrente e della tensione all'interno dei circuiti elettronici.Comprendendo i loro tipi, le caratteristiche e le applicazioni, gli ingegneri possono effettivamente utilizzare questi componenti per ottenere prestazioni ottimali in vari dispositivi, dalle apparecchiature audio ai sistemi di automazione industriali.I dettagli operativi sfumati, come le caratteristiche e la risoluzione del rastremazione, hanno un impatto notevolmente sulla loro funzionalità, rendendoli indispensabili per aggiustamenti perfezionati.Aderendo a simboli standardizzati e considerando i principali fattori come la gestione del potere e le condizioni ambientali, è possibile garantire l'affidabilità e l'efficienza dei resistori variabili.

Domande frequenti [FAQ]

1. Cosa fa una resistenza variabile in un'auto?

In un'auto, una resistenza variabile regola le funzioni elettriche come la luminosità delle luci del cruscotto o l'accuratezza dei calibri di carburante.Ad esempio, per regolare le luci del cruscotto, si gira una manopola collegata al resistore variabile, cambiando la resistenza e quindi la tensione che controlla l'intensità della luce, garantendo visibilità e comfort ottimali durante la guida notturna.

2. Una resistenza variabile è migliore di una resistenza normale?

Una resistenza variabile è migliore di una resistenza normale quando è necessario un controllo regolabile sulla corrente e la tensione, come regolare il volume, la luminosità o la velocità del motore.Fornisce flessibilità consentendo una messa a punto, mentre una resistenza regolare offre un valore di resistenza fissa adatto per applicazioni stabili e immutabili.

3. Come testare una resistenza variabile?

Per testare un resistore variabile, prima, spegnere la potenza e impostare un multimetro in modalità di resistenza.Collegare le sonde ai terminali esterni per verificare la resistenza totale, assicurando che corrisponda al valore nominale.Quindi, collegare una sonda al terminale medio e l'altra a un terminale esterno, regolare il resistore osservando il multimetro.La resistenza dovrebbe cambiare senza intoppi, indicando una funzione corretta.

4. I resistori variabili si riscaldano?

Sì, i resistori variabili possono riscaldarsi durante il funzionamento a causa della dissipazione di potenza, specialmente quando si gestiscono correnti elevate.Se il resistore si scalda al tatto, indica che la potenza viene convertita in calore, che è normale all'interno dei limiti di progettazione, ma il riscaldamento eccessivo può segnalare un sovraccarico o un raffreddamento insufficiente.

5. Cosa fa fallire una resistenza variabile?

I resistori variabili falliscono a causa dell'usura da frequenti regolazioni, del surriscaldamento da una corrente eccessiva, fattori ambientali come polvere e umidità, sollecitazione meccanica da impatti o vibrazioni e difetti di produzione.Garantire un uso adeguato all'interno dei limiti nominali e proteggere da condizioni difficili può prolungare la loro durata.
