Cos'è un sensore accelerometro e come funziona?
2025-10-30 4844

I sensori dell'accelerometro misurano la velocità con cui qualcosa si muove o cambia direzione.Aiutano i dispositivi a rilevare inclinazione, vibrazione e impatto trasformando il movimento in dati utili.Questi sensori si trovano ovunque, dagli smartphone agli aerei.In questo articolo, discutiamo dei sensori dell'accelerometro, dei loro principi, funzioni, tipi e applicazioni.

Catalogo

Comprendere il sensore dell'accelerometro

Un accelerometro è un dispositivo elettromeccanico che misura accelerazione il tasso di cambiamento di velocità nel tempo.In termini semplici, rileva la velocità con cui un oggetto accelera, rallenta o cambia direzione.

Gli accelerometri misurano accelerazione adeguata l'accelerazione che un corpo sperimenta effettivamente rispetto alla caduta libera.Ciò differisce dall’accelerazione delle coordinate, che dipende dal sistema di riferimento dell’osservatore.L'accelerazione corretta è ciò che una persona o un dispositivo sente fisicamente ed è ciò che rileva l'accelerometro.

Un piccolo massa di prova (chiamato anche a massa sismica) si sposta leggermente quando il dispositivo accelera, modificando una proprietà elettrica come capacità o resistenza.Questo cambiamento viene convertito in un output misurabile, tipicamente in metri al secondo quadrato (m/s²) o unità g.

Gli accelerometri rilevano sia l'accelerazione statica, come ad esempio gravità (utilizzato per l'inclinazione e l'orientamento) e l'accelerazione dinamica, come movimento, vibrazione o impatto.

Principio di funzionamento del sensore accelerometro

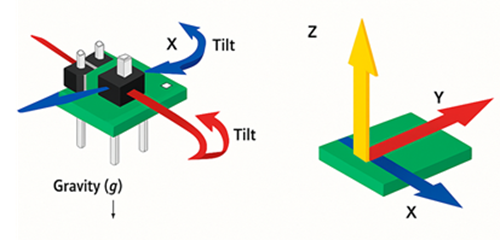

Figura 2. L'accelerometro capacitivo MEMS a 3 assi funziona

Il principio fondamentale è simile a una massa attaccata a una molla.Una massa di prova è sospesa tramite travi flessibili o molle all'interno del sensore.Quando il dispositivo accelera, la massa resiste al movimento e si muove leggermente rispetto al telaio del sensore.La quantità di spostamento è proporzionale all'accelerazione applicata.

Utilizzo dei moderni accelerometri Tecnologia MEMS per integrare questa struttura su un chip di silicio.A seconda del progetto, il movimento modifica la capacità, la resistenza o genera una carica piezoelettrica.L'elettronica quindi amplifica e condiziona il segnale, producendo un valore di uscita che rappresenta l'accelerazione.

Funzioni principali del sensore accelerometro

• Misurare l'accelerazione lineare lungo uno, due o tre assi.

• Rilevare l'orientamento e l'inclinazione rilevando la gravità.

• Monitorare vibrazioni e urti per il rilevamento dei guasti e la manutenzione predittiva.

• Abilita il controllo basato sul movimento in giochi, droni e interfacce gestuali.

• Supporta la gestione energetica con funzioni di riattivazione e interruzione.

• Assistere la navigazione lavorando con giroscopi e magnetometri nella fusione dei sensori.

• Supporta la calibrazione e la compensazione per letture coerenti in tutte le condizioni.

Diversi tipi di sensore accelerometro

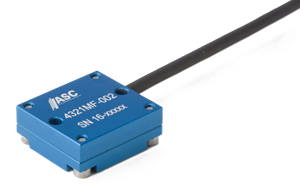

Figura 3. Sensore accelerometro capacitivo

Capacitivo: Misura le variazioni di capacità tra le piastre.Ideale per applicazioni di movimento, orientamento e a basso consumo a bassa frequenza;comune negli smartphone e nei dispositivi indossabili.

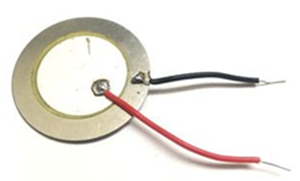

Figura 4. Sensore di vibrazioni piezoelettrico

Piezoelettrico: Genera carica sotto stress.Ideale per la misurazione delle vibrazioni e degli impatti ad alta frequenza.

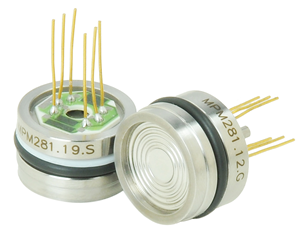

Figura 5. Sensori di pressione piezoresistivi

Piezoresistivo: Modifica la resistenza sotto sforzo.Adatto sia per l'accelerazione statica che dinamica, spesso utilizzato nei crash test e in ambienti difficili.

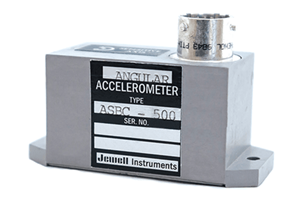

Figura 6. Accelerometro angolare Servo (bilanciamento della forza).

Servo (bilanciamento delle forze): utilizzare il controllo feedback per mantenere una massa stazionaria e misurare la forza di bilanciamento.Fornire elevata precisione e bassa deriva;utilizzato nella navigazione e nel monitoraggio sismico.

Cambio di frequenza : Rileva l'accelerazione attraverso gli spostamenti nella frequenza di risonanza di un elemento sensibile.Offrono alta risoluzione e stabilità a lungo termine per il monitoraggio strutturale.

Diagramma a blocchi dell'accelerometro

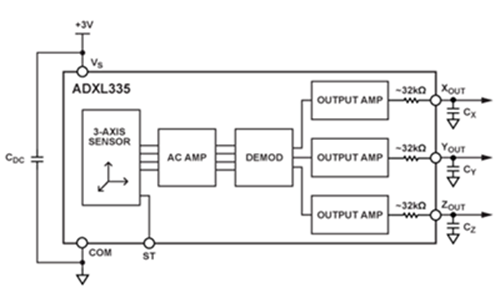

Figura 7. Diagramma a blocchi di ADXL335, un accelerometro MEMS analogico a 3 assi

Il ADXL335 è un MEMS analogici a 3 assi accelerometro noto per la semplicità, il basso consumo energetico e il flusso del segnale chiaro.

Il circuito di alimentazione e disaccoppiamento si stabilizza tensione e filtri rumore.L'elemento sensibile MEMS contiene minuscole masse mobili che si spostano quando si verifica l'accelerazione, producendo piccole variazioni di capacità.Questi segnali vengono amplificati, demodulati e filtrati per produrre tensioni CC pulite proporzionali all'accelerazione.Gli amplificatori di uscita bufferizzano e scalano i segnali analogici X, Y e Z per la lettura esterna.

I condensatori di filtro attenuano i segnali, riducendo il rumore ad alta frequenza.Un pin di autotest applica una forza elettrostatica nota per verificare che il sensore funzioni correttamente.La produzione si attesta quasi al centro dell’offerta a zero g e cambia proporzionalmente con l’accelerazione.

Specifiche dell'accelerometro

Specifica	Descrizione
Gamma dinamica	Accelerazione massima misurabile prima della distorsione, solitamente espressa in ±g.
Risposta in frequenza	Gamma di frequenze in cui il l'output rimane accurato.
Limite ad alta frequenza	Punto in cui la precisione diminuisce a causa di risonanza.
Taglio delle basse frequenze	Frequenza al di sotto della quale sensibilità diminuisce.
Rumore	Segnale più piccolo rilevabile, definito come densità di rumore o rumore totale su una gamma di frequenze.
Sensibilità	Variazione della produzione per unità accelerazione (mV/g o LSB/g).
Distorsione e stabilità	Offset di uscita a zero accelerazione e la sua deriva nel tempo o nella temperatura.
Sensibilità agli assi incrociati	Movimento rilevato su un asse appare come errore su un altro.
Coefficienti di temperatura	Come variano la sensibilità e il bias con la temperatura.
Messa a terra	Se il caso è fondato o isolato, influenzando le prestazioni del rumore.
Valutazione dello shock	Massima accelerazione del sensore può resistere senza danni.
Tipo di uscita	Analogico o digitale e supportato interfacce.
Frequenza di campionamento e anti-aliasing	Definisce la velocità di campionamento dei dati e filtraggio relativo alla larghezza di banda.

Pro e contro del sensore accelerometro

Pro

• Misurazione accurata del movimento e delle vibrazioni.

• Compatto, leggero e a basso consumo.

• Elevata sensibilità e scalabile per la produzione di massa.

• Utile nella manutenzione predittiva, nella navigazione e nei sistemi di sicurezza.

• Applicabile in diversi settori.

Contro

• Soggetto a limitazioni di rumore, deriva e portata, soprattutto nei modelli a basso costo.

• Impossibile misurare direttamente la posizione;la doppia integrazione introduce errori.

• La gamma di frequenza varia in base al tipo di sensore.

• Richiede calibrazione e montaggio stabile per la massima precisione.

• Le prestazioni potrebbero peggiorare in ambienti estremi.

Applicazioni Sensore accelerometro

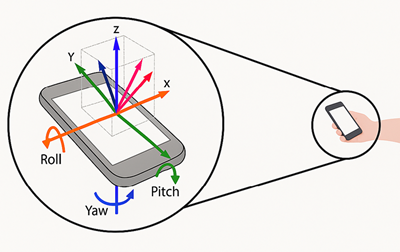

Figura 8. Sensore accelerometro nel telefono cellulare

Gli accelerometri sono utilizzati in molti campi per misurare movimento, vibrazione e inclinazione.Convertono il movimento fisico in segnali elettrici per l'analisi e il controllo.

Navigazione Inerziale: utilizza i giroscopi nelle IMU per stimare la posizione e l'orientamento quando il GPS non è disponibile.

Monitoraggio delle vibrazioni: Rileva squilibrio, disallineamento o usura dei cuscinetti in motori e turbine per la manutenzione predittiva.

Elettronica di consumo: attiva la rotazione dello schermo, il controllo dei gesti, il conteggio dei passi e il rilevamento delle cadute.

Aerospaziale e Droni: Supporta il controllo della stabilità e la navigazione.

Monitoraggio strutturale: Misura le vibrazioni dovute al vento, al traffico o ai terremoti per valutare la stabilità strutturale.

Medicina e Biomeccanica: monitora l'attività, la riabilitazione e la profondità delle compressioni toraciche durante l'addestramento alla RCP.

Monitoraggio ambientale e sismico: Registra il movimento del suolo per il rilevamento dei terremoti e i sistemi di allerta precoce.

Gli accelerometri tengono traccia di quanto si muove il terreno o la struttura durante un terremoto.I sensori a tre assi misurano le vibrazioni in tutte le direzioni per mostrare intensità e direzione.Se installati in edifici o ponti, aiutano a valutare la sicurezza, a rilevare i danni e a supportare i sistemi di allarme rapido.Il monitoraggio continuo o basato sugli eventi può mostrare i primi segni di danni come crepe, parti allentate o materiali indeboliti, aiutandoti a individuare i problemi prima che diventino gravi.

Confronto dei sensori

Caratteristica	Accelerometro	Giroscopio	Vibrazione Sensore
Misure	Accelerazione lineare	Velocità angolare	Ampiezza/frequenza di vibrazione
Caso d'uso	Inclinazione, orientamento, impatto rilevamento	Rotazione, stabilità, navigazione	Salute della macchina, risonanza analisi
App tipiche	Smartphone, dispositivi indossabili, robotica	Droni, gimbal, veicoli	Motori, ponti, industriali sistemi
Forza	Compatto, a basso consumo	Dati di rotazione accurati	Elevata sensibilità alla frequenza
Limitazione	Impossibile misurare direttamente la rotazione	Una potenza maggiore può andare alla deriva	Limitato a una frequenza specifica bande

Scegliere un accelerometro

1. Intervallo di misurazione: Lasciare un margine al di sopra dei picchi di accelerazione previsti.

2. Sensibilità e risoluzione: Scegli una sensibilità più alta per i segnali piccoli.

3. Larghezza di banda: Larghezza di banda ridotta per l'inclinazione, ampia per la vibrazione.

4. Consumo energetico: utilizza le modalità di risparmio energetico per i dispositivi a batteria.

5. Dimensioni e montaggio: Garantire l'adattamento e l'allineamento meccanico.

6. Classificazioni ambientali: Tolleranza alla temperatura, agli urti e all'umidità.

7. Uscita/interfaccia: Analogico vs digitale e protocolli di comunicazione.

8. Calibrazione e diagnostica: Cerca le funzionalità di autotest e compensazione.

9. Costi e disponibilità: Bilanciare le prestazioni con le esigenze di produzione.

Conclusione

Gli accelerometri possono essere piccoli, ma hanno un impatto notevole sulla tecnologia moderna.Rendono i sistemi più intelligenti, più sicuri e più reattivi rilevando il movimento in modo accurato.Con la scelta e la configurazione giuste, aiutano a migliorare le prestazioni, la sicurezza e l'affidabilità in molti settori.
