Cos'è un attuatore lineare e come funziona
2026-01-16 2124

Un attuatore lineare è un dispositivo che aiuta a spostare le cose in linea retta.L'attuatore lineare può spingere, tirare, sollevare o far scorrere oggetti.Questo articolo spiega cos'è un attuatore lineare, come funziona, le sue parti principali, le diverse tipologie e dove viene applicato.Mostra anche come controllare un attuatore lineare utilizzando Arduino e come scegliere quello giusto.

Catalogo

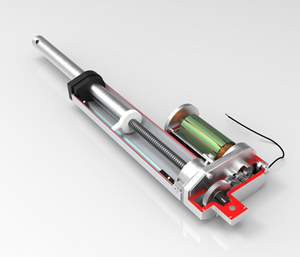

Figura 1. Attuatori lineari

Comprendere gli attuatori lineari

A attuatore lineare è un dispositivo che crea un movimento rettilineo invece di un movimento circolare.Attuatori lineari utilizzati per spingere, tirare, sollevare o far scorrere oggetti in modo controllato.Mentre un motore elettrico gira soltanto, un attuatore lineare trasforma questo movimento di rotazione in movimento avanti e indietro, necessario in molte macchine e sistemi.

La maggior parte degli attuatori lineari utilizza un motore, ingranaggi e una vite o un'asta per funzionare.Quando viene applicata l'alimentazione, il motore gira e aziona gli ingranaggi.Gli ingranaggi fanno ruotare la vite, che fa muovere l'asta dentro o fuori.La velocità e la forza di questo movimento dipendono dal design dell'attuatore e dalla configurazione dell'ingranaggio.Un interruttore o un controller può modificare la direzione del movimento e arrestare l'attuatore in una posizione specifica.

Gli attuatori lineari si trovano nei sistemi di automazione, nella robotica, nei mobili regolabili, nei dispositivi medici e nelle apparecchiature industriali.Sono scelti per il loro funzionamento semplice, prestazioni costanti e facile controllo.

Parti principali di un attuatore lineare

Un attuatore lineare è costituito da alcune parti principali che lavorano insieme per creare un movimento rettilineo.Ogni parte ha un ruolo semplice.

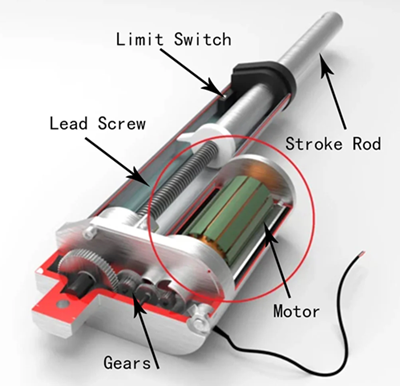

Figura 2. Parti di un attuatore lineare

• Motore - il motore è la fonte di alimentazione dell'attuatore.Quando viene applicata l'elettricità, gira e avvia il processo di movimento.

• Ingranaggi (cambio) - Gli ingranaggi si collegano al motore.Gli ingranaggi rallentano la velocità del motore e aumentano la forza, rendendo il movimento più forte e controllato.

• Vite di comando/vite di azionamento - la vite di comando è un albero rotante all'interno dell'attuatore.Quando gira, trasforma il movimento rotatorio in movimento rettilineo.

• Asta (albero di prolunga) - l'asta è la parte mobile che entra ed esce.L'asta è la parte che spinge o tira un oggetto.

• Alloggiamento (corpo) - L'alloggiamento tiene insieme tutte le parti e le protegge da polvere e danni.

• Interruttori di limite - i finecorsa fermano l'asta quando arriva a fine corsa.Gli interruttori di finecorsa aiutano a prevenire danni e mantengono l'attuatore sicuro.

Come funziona un attuatore lineare

L'attuatore lineare funziona con trasformando il movimento rotatorio in movimento rettilineo.All'interno dell'attuatore è presente un piccolo motore, alcuni ingranaggi e un'asta o una vite.Quando viene fornita l'elettricità, il motore inizia a girare.

Mentre il motore gira, esso gira gli ingranaggi.Questi ingranaggi fanno ruotare la vite all'interno dell'attuatore.Quando il giri di vite, il l'asta si muove verso l'esterno o verso l'interno in linea retta.Ecco come l'attuatore spinge o tira un oggetto.Se il motore gira nella direzione opposta, l'asta si sposta indietro.

Puoi controllare il movimento di un attuatore lineare utilizzando un semplice interruttore o controller.Ciò ti consente di spostare l'asta in avanti, indietro o fermarla in una determinata posizione.

Tipi di attuatori lineari

Gli attuatori lineari sono raggruppati in base al modo in cui creano movimento.Ogni tipo funziona in modo diverso e si adatta a compiti diversi.

Attuatori lineari elettrici

Gli attuatori lineari elettrici funzionano con un motore elettrico.Quando viene fornita alimentazione, il motore gira e muove una vite all'interno dell'attuatore.Questa azione spinge o tira l'asta in linea retta.Questi attuatori consentono un movimento fluido, un semplice controllo della direzione e punti di arresto accurati.Gli attuatori lineari elettrici si adattano bene ai progetti in cui sono richiesti un funzionamento pulito e un controllo facile.

Attuatori lineari idraulici

Gli attuatori lineari idraulici si muovono utilizzando un liquido pressurizzato, solitamente olio.Quando il liquido scorre in un cilindro, spinge un pistone avanti o indietro.Questo tipo può gestire carichi molto pesanti e forze elevate.Gli attuatori lineari idraulici sono presenti in macchine di grandi dimensioni dove la forza è importante.

Attuatori lineari pneumatici

Gli attuatori lineari pneumatici si affidano all'aria compressa per spostare un pistone all'interno di un tubo.Quando l'aria entra da un lato, il pistone scorre in direzione rettilinea.Questi attuatori reagiscono rapidamente e funzionano bene nei sistemi che necessitano di movimenti rapidi.Gli attuatori lineari pneumatici sono semplici nel design ma dipendono dall'alimentazione dell'aria per funzionare.

Attuatori lineari meccanici (a vite).

Gli attuatori lineari meccanici si muovono attraverso un'azione manuale, come la rotazione di una vite, una ruota o una maniglia.Quando la vite gira, l'asta si muove avanti o indietro.Questi attuatori non necessitano di elettricità o pressione del fluido.Gli attuatori lineari meccanici sono facili da capire e offrono il controllo diretto sul movimento.

Attuatori lineari piezoelettrici

Gli attuatori lineari piezoelettrici funzionano utilizzando materiali speciali che cambiano leggermente forma quando viene applicata l'elettricità.Questo piccolo cambiamento crea un movimento lineare molto fine.Sebbene la distanza di movimento sia breve, il controllo è estremamente accurato.Gli attuatori lineari piezoelettrici sono adatti a compiti in cui è necessario un movimento minimo ed esatto.

Applicazioni dell'attuatore lineare

Gli attuatori lineari si trovano nei dispositivi e nei sistemi seguenti:

Automazione e Robotica - Gli attuatori lineari aiutano a spostare bracci, cursori e strumenti.Lineare consente alle macchine di eseguire azioni ripetute in modo accurato e in una direzione rettilinea.

Mobili regolabili - Gli attuatori lineari consentono ai mobili di muoversi agevolmente.Gli attuatori lineari aiutano ad alzare o abbassare letti, tavoli, scrivanie in piedi e meccanismi reclinabili regolabili con un semplice controllo.

Attrezzature mediche - Gli attuatori lineari aiutano a regolare i letti ospedalieri, i lettini da visita e i sollevatori per pazienti.Il loro movimento controllato aiuta a fornire comfort e posizionamento preciso.

Macchine industriali - Molte macchine si affidano ad attuatori lineari per spostare parti, pressare materiali o posizionare strumenti.Gli attuatori lineari supportano il movimento costante e la forza controllata nei sistemi di produzione.

Sistemi automobilistici - Gli attuatori lineari aiutano nella regolazione del sedile, nelle serrature delle porte, nei sistemi di rilascio del bagagliaio e nei controlli di ventilazione.Aiutano a fornire un movimento fluido e controllato all'interno del veicolo.

Casa e sistemi intelligenti - Gli attuatori lineari supportano aprifinestre, sistemi di tende e progetti di casa intelligente.Gli attuatori lineari consentono un semplice movimento motorizzato che può essere controllato da interruttori o controller.

Come controllare gli attuatori lineari utilizzando Arduino

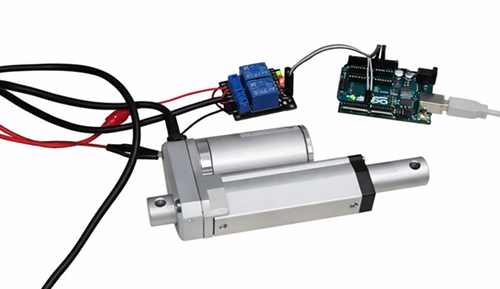

Figura 3. Controllo degli attuatori lineari con Arduino

A attuatore lineare può essere controllato utilizzando un Arduino inviando semplici segnali che gli dicono di andare avanti, tornare indietro o fermarsi.Poiché un attuatore lineare necessita di più potenza di quella che un Arduino può fornire, tra Arduino e l'attuatore viene posizionato un driver del motore o un modulo relè.L'Arduino invia segnali di controllo a questo modulo e il modulo fornisce alimentazione in modo sicuro all'attuatore.

Quando Arduino cambia il segnale, il motore all'interno dell'attuatore gira in una direzione diversa.Ciò fa sì che l'asta dell'attuatore si sposti verso l'esterno o all'indietro in linea retta.Utilizzando il codice di base, Arduino può controllare quando l'attuatore si muove e quando si ferma.È inoltre possibile aggiungere pulsanti o sensori in modo che l'attuatore risponda al tuo input.

Attuatori lineari elettrici, idraulici e pneumatici

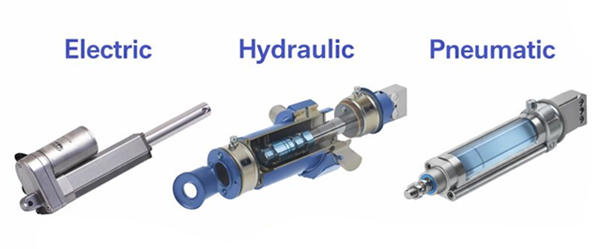

Figura 4. Attuatori lineari elettrici, idraulici e pneumatici

La tabella seguente mostra un confronto tra attuatori lineari elettrici, idraulici e pneumatici, per aiutarti a capire quale tipo si adatta alle loro esigenze.

Caratteristica	Elettrico Attuatore lineare	Idraulico Attuatore lineare	Pneumatico Attuatore lineare
Fonte di energia	Elettricità	Liquido pressurizzato (olio)	Aria compressa
Come si muove	Il motore gira una vite per spostare l'asta	Pressione del liquido spinge un pistone	La pressione dell'aria si sposta a pistone
Uscita della forza	Forza media	Forza molto elevata	Forza da bassa a media
Velocità	Da lento a medio	Medio	Veloce
Controllo	Facile da controllare e fermarsi alle posizioni prestabilite	Più difficile da controllare precisamente	Posizione limitata controllo
Precisione	Alto	Medio	Basso
Operazione pulita	Pulito, senza perdite	Può perdere olio	Aria pulita, ma rumorosa
Attrezzatura extra richiesta	Alimentazione e controllore	Pompa, valvole, fluido serbatoio	Compressore d'aria
Manutenzione	Basso	Alto	Medio
Ideale per	Automazione, robotica, mobili	Macchine pesanti, costruzione	Fabbrica veloce movimenti

Come scegliere l'attuatore lineare giusto

La scelta dell'attuatore lineare giusto inizia con la comprensione di cosa deve fare l'attuatore.Controllando questi fattori di seguito, puoi selezionare un attuatore lineare adatto al tuo progetto in modo sicuro ed efficace.

In primo luogo, considerare il carico o la forza richiesto.L'attuatore deve essere abbastanza forte spingere o tirare l'oggetto senza sforzo.Quindi, pensa a lunghezza della corsa, ovvero la distanza di cui l'asta deve spostarsi dentro o fuori.

Il velocità di movimento è anche importante.Alcune attività richiedono un movimento lento e fluido, mentre altre richiedono un'azione più rapida.Dovresti anche controllare il fonte di energia, ad esempio elettrico, idraulico o pneumatico, e accertarsene corrisponde a ciò che è disponibile nel tuo sistema.Infine, considera il metodo di controllo e ambiente di lavoro.

Decidi se hai bisogno di un semplice controllo dell'interruttore o di un posizionamento più preciso.Pensa anche a fattori come spazio, livello di rumore, e esposizione alla polvere o all'umidità.

Conclusione

Gli attuatori lineari aiutano a creare movimenti diretti e controllati in molti sistemi.Comprendendo come funzionano, le loro parti e la loro tipologia, diventa più facile usarli correttamente.Sapere dove vengono applicati e come scegliere l'attuatore giusto può aiutarti a far funzionare meglio i progetti.
