Come un diodo flyback previene i danni al circuito
2026-01-23 7055

Un diodo flyback è una piccola parte utilizzata nei circuiti elettronici con relè, motori e bobine.Quando queste parti sono spente, possono creare un'improvvisa alta tensione che potrebbe danneggiare altri componenti.Questo articolo spiega cos'è un diodo flyback, come funziona e perché è necessario.Vengono inoltre discussi la tensione del trasformatore di riga, le applicazioni comuni e i segnali di guasto.

Catalogo

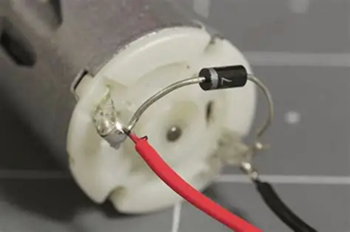

Figura 1. Fdiodo Lyback in un motore DC

Cos'è un diodo flyback?

Diodo flyback è un diodo collegato attraverso un carico induttivo come ad esempio a relè, motore, solenoide o bobina.Il suo compito principale è proteggere le parti elettroniche da improvvisi picchi di tensione.Durante il normale funzionamento, il diodo è collegato al contrario, quindi non consente il passaggio di corrente.

Quando l'alimentazione a un induttore viene interrotta, l'induttore cerca di mantenere la corrente in movimento.Questo crea un improvviso picco di alta tensione, chiamata tensione flyback, che può danneggiare interruttori, transistor o microcontrollori.Il diodo flyback fornisce questa energia extra a percorso sicuro per fluire, quindi la tensione diminuisce lentamente invece di aumentare bruscamente.

Questo è il motivo per cui vengono utilizzati i diodi flyback circuiti relè, controllo motorio sistemi, e progetti di microcontrollori.Aiutano a mantenere i circuiti sicuri, riducono i danni e prolungano la durata dei dispositivi elettronici.

Come funziona un diodo flyback

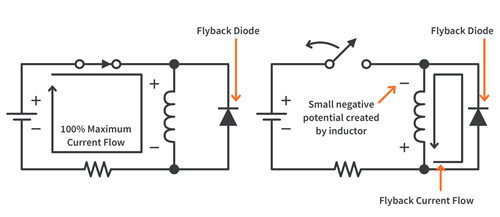

Figura 2. Diagramma di funzionamento del diodo flyback

Diodo flyback funziona da gestire in modo sicuro l'energia extra quando un dispositivo induttivo è spento.Durante il normale funzionamento, il diodo è collegato al contrario, quindi è così niente mentre il circuito è acceso.Quando l'interruttore è spento, l'induttore non vuole che la corrente si interrompa improvvisamente.Invece, spinge nuovamente la corrente nel circuito, creando un picco di alta tensione.Questo picco può danneggiare le parti elettroniche.

In questo momento, il diodo flyback gira automaticamente e dà la corrente a percorso sicuro per fluire.L'energia svanisce lentamente attraverso il diodo invece di formare un picco pericoloso.Una volta esaurita l'energia, la corrente si interrompe e il diodo si spegne nuovamente.

Tensione di flyback e comportamento dell'induttore

An induttore è una parte che immagazzina energia quando la corrente lo attraversa.Esempi di carichi induttivi sono relè, motori, solenoidi e bobine.Mentre l'alimentazione è accesa, l'induttore immagazzina energia in un campo magnetico.Il problema si verifica quando il potere è spento all'improvviso.A un induttore non piacciono i cambiamenti improvvisi di corrente.Invece di fermare subito la corrente, cerca di mantenerla in circolo.Di conseguenza, l'induttore crea a picco di alta tensione.Questo picco improvviso viene chiamato tensione di ritorno.

Più velocemente viene interrotta la corrente, maggiore diventa il picco di tensione.Questa alta tensione può danneggiare interruttori, transistor o microcontrollori nel circuito.Ecco perché i carichi induttivi necessitano di una protezione aggiuntiva.

Picchi di tensione del flyback e loro effetti

A Picco di tensione del flyback si verifica quando l'alimentazione a un carico induttivo, come un relè o un motore, viene interrotta improvvisamente.L'induttore cerca di mantenere il flusso di corrente e questo crea a tensione molto alta per un breve periodo.Questi picchi di tensione possono essere molto più alti della normale tensione di alimentazione.Poiché accadono molto rapidamente, possono farlo sollecitare o danneggiare le parti elettroniche.Interruttori, transistor e microcontrollori sono particolarmente a rischio.Alcuni effetti dei picchi di tensione del flyback includono componenti bruciati o indeboliti, comportamento inaspettato del circuito, e durata del dispositivo più breve.In alcuni casi, il picco può addirittura provocare scintille o disturbi elettrici che influiscono sui circuiti vicini.

Come un diodo flyback protegge i componenti

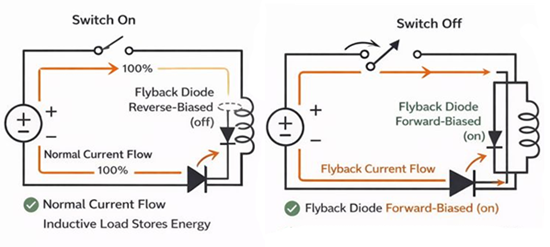

Figura 3. Funzionamento del diodo flyback (acceso o spento)

A diodo flyback protegge i componenti elettronici controllando l'alta tensione che appare quando un carico induttivo, come un relè o un motore, viene spento.Durante il funzionamento normale, il diodo è collegato inverso, quindi non influisce sul circuito né blocca il normale flusso di corrente.

Quando l'interruttore è spento, l'induttore cerca di mantenere il flusso di corrente.Questa azione può creare molto picco di alta tensione che potrebbero danneggiare interruttori, transistor, microcontrollori o circuiti di alimentazione.In questo momento, il diodo flyback diventa polarizzato direttamente e inizia a condurre.

Il diodo fornisce a ciclo sicuro affinché la corrente circoli tra l'induttore e il diodo.Ciò consente all’energia immagazzinata nel campo magnetico dell’induttore di essere rilasciata lentamente anziché all’improvviso.Di conseguenza, la tensione rimane a un livello sicuro e non aumenta abbastanza da causare danni.Limitando i picchi di tensione, il diodo flyback aiuta prevenire il guasto dei componenti, riducono il rumore elettrico e proteggono i circuiti di controllo sensibili.

Segni di un diodo flyback guasto

Danni frequenti ai componenti - Interruttori, transistor o circuiti integrati dei driver potrebbero guastarsi spesso perché i picchi di tensione non sono più controllati.

Comportamento del circuito instabile - I microcontrollori potrebbero ripristinarsi in modo casuale, i LED potrebbero lampeggiare o il circuito potrebbe agire in modo imprevedibile.

Rumore o interferenza elettrica - Si potrebbe notare del rumore che colpisce i circuiti o i segnali vicini quando il carico induttivo si spegne.

Problemi al relè o al motore - I relè potrebbero generare scintille ai contatti oppure i motori potrebbero causare lo spegnimento o il guasto dei circuiti di pilotaggio.

Parti surriscaldate - I componenti vicini al carico induttivo potrebbero diventare insolitamente caldi durante il funzionamento.

Danno visibile al diodo - Il diodo flyback potrebbe apparire bruciato, rotto o scolorito oppure potrebbe guastarsi a causa di un cortocircuito.

Applicazioni di un diodo flyback

Circuiti relè - Protegge transistor, circuiti integrati e interruttori che pilotano i relè.

Circuiti di controllo del motore - Utilizzato in motori CC, motoriduttori e piccoli motori di ventilatori per sopprimere i picchi di tensione.

Solenoidi e bobine elettromagnetiche - Previene i picchi di tensione quando i solenoidi sono diseccitati.

Progetti di microcontrollori - Protegge i pin I/O in Arduino, ESP32, Raspberry Pi e schede simili.

Circuiti di pilotaggio di potenza - Protegge MOSFET, BJT e circuiti integrati driver utilizzati per commutare carichi induttivi.

Elettronica automobilistica - Utilizzato in iniettori di carburante, relè, valvole e driver di motori.

Sistemi di controllo industriale - Protegge le uscite PLC e i moduli relè industriali.

Robotica e automazione - Utilizzato in bracci robotici, attuatori e motori di controllo.

Elettrodomestici - Trovato in lavatrici, condizionatori d'aria e altri dispositivi a motore.

Apparecchiature audio e di comunicazione - Aiuta a ridurre il rumore elettrico causato dalla commutazione induttiva.

Dispositivi alimentati a batteria - Previene picchi di tensione che potrebbero danneggiare i circuiti di controllo a bassa tensione.

Differenza tra diodo flyback e diodo normale

Caratteristica	Ritorno di ritorno Diodo	Regolare Diodo
Scopo primario	Sopprime la tensione picchi	Controlla la corrente direzione
Funzione principale	Protezione del circuito	Rettifica o controllo del segnale
Posizionamento tipico	Attraverso induttivo carichi	In serie con circuito
Funzionamento normale stato	Polarizzazione inversa (disattivata)	Predisposizione diretta (attivata)
Conduce durante spegnimento	Sì	Non progettato per questo
Utilizzato con induttivo carichi	Sì	Di solito no
Gestisce il flyback energia	Sì	No
Cambio di ruolo	Commutazione protettiva	Commutazione funzionale
Effetto sul circuito affidabilità	Migliora l'affidabilità	Neutro
Rischio senza di essa	Danni elevati ai componenti	Circuito fermo funzioni
Tipi comuni di diodi usato	1N400x, Schottky, diodo veloce	1N4148, raddrizzatore diodi
Valutazione della tensione importanza	Da moderato ad alto	Dipende da applicazione
Requisito di velocità	A volte veloce	Dipende dal segnale o potere
Soppressione del rumore	Alto	Basso
Applicazioni tipiche	Relè, motori, solenoidi	Alimentatori, logica circuiti

Conclusione

I diodi flyback aiutano a proteggere i circuiti elettronici dai picchi di alta tensione causati da carichi induttivi.Mantengono al sicuro interruttori, transistor e microcontrollori quando l'alimentazione è spenta.Comprendendo come funzionano i diodi flyback e dove utilizzarli, puoi rendere i tuoi circuiti più sicuri e affidabili.L'utilizzo del diodo flyback corretto può anche aiutare i dispositivi elettronici a durare più a lungo e a funzionare meglio.
