Guida ai simboli dei fusibili e degli interruttori automatici
2026-03-18 1569

Gli schemi elettrici possono creare confusione, ma comprendere i simboli dei fusibili e degli interruttori automatici li rende più facili da leggere.In questo articolo discuteremo della guida ai simboli dei fusibili e degli interruttori automatici, ai tipi, agli usi e a come leggerli.

Catalogo

Cosa sono i simboli di protezione elettrica?

Simboli di protezione elettrica sono disegni standardizzati utilizzati negli schemi elettrici per rappresentare i dispositivi di protezione.Mostrano come i componenti si collegano e funzionano all'interno di un sistema.

Lettura dei simboli dei circuiti

Figura 2. Diagramma dell'interruttore automatico con monitoraggio e comunicazione

Comprendere i simboli da solo non è sufficiente.È inoltre necessario saperli leggere all'interno di uno schema elettrico completo.

Inizia identificando la fonte di alimentazione e il carico.Quindi seguire il percorso del circuito e individuare i dispositivi di protezione come fusibili e interruttori automatici.Questi sono solitamente posizionati tra la sorgente e l'apparecchiatura che proteggono.

Presta attenzione a:

• Posizionamento dei simboli prima del carico

• Linee di collegamento che mostrano il flusso di corrente

• Etichette e classificazioni per i dettagli del dispositivo

• Legenda o guida per le definizioni dei simboli

Per diagrammi complessi, suddividi il circuito in sezioni più piccole per comprendere chiaramente ogni parte.

Simboli e tipi di fusibili

Figura 3. Simboli comuni dei fusibili utilizzati negli schemi elettrici

Fusibile di base: Utilizzato in dispositivi domestici ed elettronici;semplice, a basso costo e richiede la sostituzione dopo l'operazione

Fusibile termico: Funziona in base alla temperatura;comunemente presenti nei riscaldatori e negli elettrodomestici

Fusibile ad azione rapida: Reagisce istantaneamente alla corrente in eccesso;protegge i componenti elettronici sensibili

Fusibile ad azione lenta: Consente brevi picchi di corrente;adatto per motori e trasformatori

Fusibile con Striker: Include un perno indicatore;aiuta a identificare rapidamente un fusibile bruciato

Fusibile con contatto di allarme: Invia un segnale quando il fusibile si guasta;utilizzato nei sistemi di monitoraggio

Fusibile del tipo a olio: Funziona in olio per un migliore raffreddamento;utilizzato nei sistemi di distribuzione ad alta potenza

Dispositivi di commutazione e combinazione di fusibili

Figura 4. Simboli dei dispositivi di commutazione e combinazione di fusibili

Interruttore con fusibile: Combina il controllo manuale con la protezione con fusibile;utilizzato nei quadri di distribuzione

Interruttore isolatore (sezionatore): Disconnette completamente un circuito;garantisce la sicurezza durante la manutenzione

Sezionatore con fusibile: Combina un fusibile e un interruttore;fornisce sia controllo che protezione

Resistore di protezione: Limita la corrente invece di interrompere il circuito;protegge i componenti sensibili

Simboli e tipi di interruttori automatici

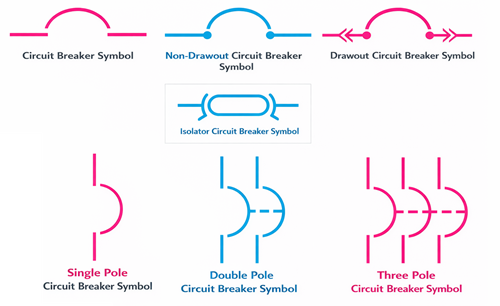

Figura 5. Simboli e tipi comuni di interruttori automatici

Interruttore automatico standard: Protegge da sovraccarico e guasti;affidabile, ripristinabile e riutilizzabile

Interruttore automatico non estraibile: Installazione fissa;richiede l'arresto per manutenzione

Estrarre l'interruttore automatico: Rimovibile senza interrompere l'alimentazione;utilizzati nei sistemi critici

Interruttore automatico unipolare: Controlla un conduttore;comune nell'uso residenziale

Interruttore bipolare: Controlla due conduttori;utilizzato per sistemi ad alta tensione

Interruttore automatico tripolare: Utilizzato in sistemi trifase;fa scattare tutte le fasi insieme

Interruttore automatico isolatore: Fornisce una disconnessione visibile;garantisce la sicurezza durante la manutenzione

Dispositivi termici e di monitoraggio

Figura 6. Simboli del dispositivo termico e di monitoraggio

Interruttore termico: Si apre quando la temperatura aumenta;si chiude quando la temperatura scende

Termostato: Mantiene una temperatura impostata;controlla i sistemi di riscaldamento e raffreddamento

Protettore di rete: Impedisce il flusso di corrente inversa;protegge trasformatori e reti elettriche

Dispositivi di protezione da sovratensioni e fulmini

Figura 7. Simboli dei dispositivi di protezione da sovratensioni e fulmini

Scaricatore di fulmini (protezione da sovratensione): Devia l'alta tensione a terra;protegge l'apparecchiatura dalle sovratensioni

Spinterometro : Produce una scintilla ad alta tensione;utilizzato nei sistemi di commutazione e accensione

Doppio spinterometro: Fornisce una protezione aggiuntiva;migliora l'affidabilità in condizioni di alta tensione

Tubo a scarica di gas: Conduce durante l'alta tensione;comunemente utilizzati nei sistemi di comunicazione

Protettore della linea telefonica: Protegge le linee di comunicazione da picchi e sovratensioni

Parafulmine: Dirige i fulmini in modo sicuro verso terra;protegge edifici e strutture

Dispositivo di protezione speciale

Figura 8. Interruttore automatico a cartuccia con fusibile sostituibile

Interruttore automatico a cartuccia

• Utilizza una cartuccia fusibile sostituibile

• Facile da mantenere

• Combina le funzioni del fusibile e dell'interruttore

Conclusione

Imparare i simboli dei fusibili e degli interruttori automatici ti aiuta a leggere i diagrammi e a lavorare in sicurezza con gli impianti elettrici.Con la pratica, puoi comprendere facilmente i circuiti ed evitare errori comuni.
