Condensatori a film: caratteristiche, tipi, usi e come scegliere quello giusto
2025-11-05 7685

I condensatori a film sono parti piccole ma importanti che mantengono i sistemi elettronici stabili ed efficienti.Immagazzinano e rilasciano energia in modo accurato e durano molto più a lungo rispetto a molti altri tipi di condensatori.In questo articolo, parliamo dei condensatori a film, delle loro caratteristiche, tipi, materiali, usi, problemi comuni e come scegliere quello giusto.

Catalogo

Comprendere i condensatori a film

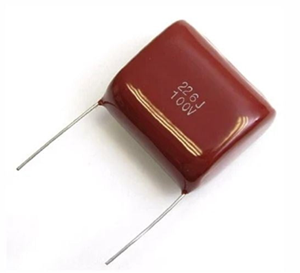

A condensatore a film immagazzina e rilascia energia elettrica utilizzando una sottile pellicola plastica come dielettrico.La pellicola si trova tra due elettrodi conduttivi e mantiene la carica quando viene applicata la tensione.Perché i produttori possono realizzare film estremamente sottile spesso al di sotto di un micrometro questi condensatori forniscono una capacità precisa, basse perdite e forte stabilità.Conosciuto anche come plastica o condensatori a film polimerico, funzionano in modo affidabile in ampi intervalli di temperatura, tensione e frequenza.

Caratteristiche del condensatore a film

Prestazioni e stabilità: I condensatori a film mantengono una capacità accurata e invecchiano lentamente rispetto ai tipi elettrolitici.La bassa resistenza in serie equivalente (ESR) e induttanza (ESL) riducono al minimo la perdita di calore ed energia, rendendoli adatti per filtri, smorzatori e circuiti inverter.

Autoguarigione e affidabilità: I condensatori a film metallizzato includono un sottile strato metallico che vaporizza attorno a piccoli difetti, isolando i difetti e prevenendo cortocircuiti.Questa proprietà di autoriparazione migliora l'affidabilità e prolunga la durata di servizio nei sistemi esigenti.

Considerazioni sulla progettazione: I condensatori a film sono più grandi degli elettrolitici della stessa capacità, limitandone l'uso in progetti compatti.Esistono tipi a montaggio superficiale ma offrono valori inferiori.Per una lunga durata, è necessario applicare un declassamento di tensione, una spaziatura e una gestione termica adeguati.

Come sono costruiti i condensatori a film?

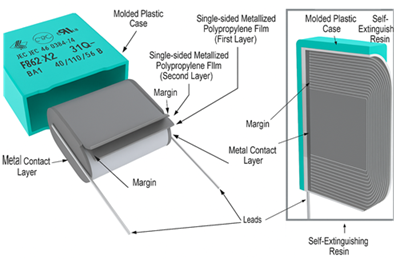

Figura 2. Struttura interna e processo di costruzione di un condensatore a film

I produttori producono una pellicola di plastica ultrasottile, la tagliano in nastri e avvolgono o impilano due nastri per formare l'elemento condensatore.Gli elettrodi si collegano ai bordi della pellicola e il trattamento a tensione controllata rimuove le imperfezioni.I tipi metallizzati acquisiscono capacità di auto-guarigione durante questo passaggio.L'elemento viene quindi sigillato con olio siliconico, resina epossidica o plastica per proteggerlo dall'umidità.

Quando viene applicata la tensione, sugli elettrodi si accumulano cariche opposte, creando un campo elettrico nel dielettrico.Il dielettrico blocca la corrente continua, consentendo al dispositivo di trattenere l'energia fino al rilascio.La capacità dipende dall'area dell'elettrodo, dallo spessore del film e dalla costante dielettrica. Film più sottili e aree più grandi producono una capacità maggiore.

Principali tipi di condensatori a film

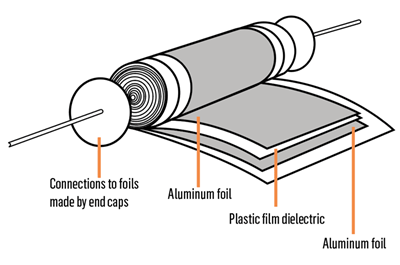

Figura 3. Condensatore a film e lamina

Condensatori a film e lamina- Questi utilizzano lamine metalliche e pellicole di plastica separate.Possono gestire forti picchi e impulsi rapidi e rimanere molto stabili nel tempo.Funzionano meglio nei circuiti in cui lo spazio non è un grosso problema.

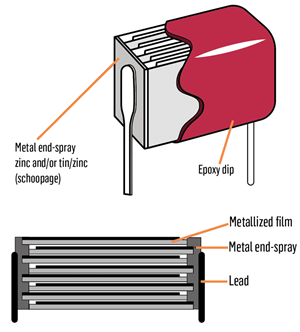

Figura 4. Condensatore a film metallizzato

Condensatori a film metallizzato- Utilizza uno strato metallico depositato a vapore sulla pellicola, offrendo dimensioni compatte e autoriparazione.Questi sono comuni per l'elettronica generale, la soppressione EMI e i sistemi di alimentazione.

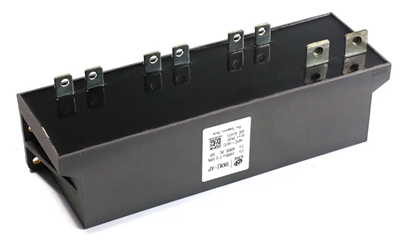

Figura 5. Modulo condensatore a film di potenza speciale

Disegni ibridi e speciali- I produttori producono anche varianti impilate, a bordo pesante e a montaggio superficiale su misura per specifici requisiti di impulso, tensione o spazio.

Confronto tra i materiali dei condensatori a film

Proprietà	PP	ANIMALE DOMESTICO	PPS	PENNA
Perdita dielettrica	Molto basso	Moderato	Basso	Moderato-basso
Stabilità della capacità	Eccellente	Moderato	Eccellente	Bene
Valutazione temporanea	Fino a 105°C	Fino a 125°C	Fino a 150°C	Fino a 150°C
Efficienza dimensionale	Più grande	Compatto	Moderato	Compatto
Costo	Basso	Molto basso	Più in alto	Moderato

• Polipropilene (PP): basse perdite, elevata resistenza di isolamento e forte resistenza alla tensione.Comune nelle applicazioni di potenza e a impulsi.

• Poliestere (PET): costante dielettrica più elevata per parti compatte, basso costo e buona resistenza all'umidità.

• Polifenilene Solfuro (PPS): Eccellente stabilità di temperatura e frequenza;utilizzato nei circuiti automobilistici e industriali fino a 150°C.

• Polietilene naftalato (PEN): migliore stabilità termica e meccanica rispetto al PET, adatto per telecomunicazioni compatte e sistemi industriali.

Dove vengono utilizzati i condensatori a film?

1. Sistemi energetici e di potenza: I condensatori a film supportano circuiti di collegamento CC, inverter, azionamenti di motori e correzione del fattore di potenza.I tipi in polipropilene prevalgono per l'uso ad alta tensione e a impulsi grazie alla bassa perdita e all'elevata capacità dV/dt.

2. Soppressione EMI e RFI: I condensatori a film X e Y di sicurezza filtrano le interferenze di rete.Il polipropilene metallizzato è preferito per la stabilità e l'autoriparazione.Le parti di classe X proteggono linea-linea;La classe Y protegge la linea-terra.

3. Circuiti di segnale e audio: Nei sistemi audio e analogici, i condensatori a film garantiscono una bassa distorsione e una capacità stabile.Il polipropilene è adatto all'uso di precisione;il poliestere si adatta a design compatti e attenti ai costi.

4. Applicazioni a impulsi e transitori: I tipi specializzati gestiscono scariche ad alta corrente in laser pulsati, unità flash, dispositivi medici e apparecchiature di saldatura.

Problemi comuni e affidabilità

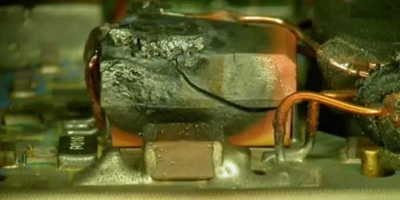

Figura 6. Guasto del condensatore dovuto a sovraccarico elettrico o termico

- Sovratensione elettrica: Il superamento della tensione nominale può causare guasti dielettrici, quindi applicare un declassamento della tensione del 20–30% per sicurezza.

- Stress termico: L'alta temperatura accelera il degrado, quindi fornire un buon raffreddamento e selezionare tipi di pellicole resistenti al calore.

- Ingresso di umidità: L'umidità riduce la resistenza di isolamento, quindi utilizzare condensatori sigillati o con rivestimento epossidico in ambienti umidi.

- Sollecitazione meccanica: Le vibrazioni possono danneggiare i cavi e gli avvolgimenti, quindi scegliere parti resistenti alle vibrazioni e un montaggio sicuro.

- Invecchiamento: La capacità può diminuire leggermente nel tempo, pertanto progettare con margini di tolleranza per mantenere le prestazioni.

- Test di affidabilità: I produttori seguono gli standard IEC 60384 e MIL per garantire resistenza, sovratensione, vibrazioni e affidabilità dell'isolamento.

Selezione del condensatore a film giusto

Inizia sapendo cosa farà il condensatore, ad esempio filtraggio, snobbamento, immagazzinamento dell'energia degli impulsi, blocco delle EMI o temporizzazione.Scegli un materiale dielettrico adatto alle esigenze di temperatura e perdita di potenza del tuo circuito.Scegli la struttura giusta per il lavoro: i tipi a pellicola e lamina funzionano meglio per picchi elevati, mentre i tipi metallizzati sono più piccoli e adatti per un uso generale.Controlla la scheda tecnica per i valori fondamentali come dV/dt, ESR, ESL e limiti di temperatura.Lasciare sempre dei margini di sicurezza abbassando la tensione di lavoro e mantenendo le parti fredde con una buona distanza.Per i circuiti collegati all'alimentazione di rete, utilizzare condensatori di sicurezza X o Y.

Conclusione

I condensatori a film si distinguono per affidabilità, basse perdite e lunga durata.Funzionano bene in qualsiasi cosa, dai sistemi di alimentazione ai circuiti audio.Conoscerne la tipologia e il corretto utilizzo aiuta a progettare dispositivi elettronici più sicuri, più efficienti e più duraturi.
