Nozioni di base che devi sapere sul filo calibro 12
2025-11-17 4278

Il filo calibro 12 è una scelta popolare nel cablaggio domestico perché è resistente, facile da maneggiare e funziona bene per molti circuiti di tutti i giorni.Viene utilizzato per prese, luci e piccoli elettrodomestici che necessitano di alimentazione affidabile.In questo articolo parliamo di cos'è il filo calibro 12, della sua potenza nominale, della capacità dell'alluminio, delle caratteristiche, degli usi, dei tipi, dei fattori, dei vantaggi e dei passaggi di sicurezza.

Catalogo

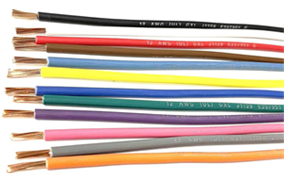

Cos'è il filo calibro 12?

Cavo calibro 12 è una delle dimensioni dei conduttori più comuni utilizzate nei cablaggi residenziali e commerciali leggeri.Misura circa 2,05 mm (circa 0,081 pollici) e trova un buon equilibrio tra forza e flessibilità.È più spesso di 14 AWG e più sottile di 10 AWG, il che lo rende una scelta pratica per molti Circuiti da 20 amp.

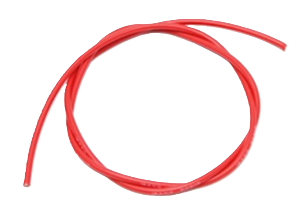

Figura 2.  Pezzo singolo di filo rosso calibro 12

È ampiamente utilizzato per prese, illuminazione e piccoli elettrodomestici perché gestisce carichi moderati senza difficoltà a passare attraverso pareti, condotti o spazi ristretti.

Potenza nominale per cavo calibro 12

L'amperaggio per 12 AWG dipende dal materiale del conduttore e dal tipo di isolamento.Per i tipici lavori residenziali, il rame da 12 AWG ha una potenza nominale di 20 A, che corrisponde alla dimensione dell'interruttore più comune per questi circuiti.

Valutazioni standard

Rame 12 AWG: 20 A

Alluminio 12 AWG: 15 A

Portata per isolamento

Isolamento 60°C: 20 amp

Isolamento 75°C: 25 amp

Isolamento 90°C: 30 amp

Anche se l'isolamento può gestire più calore e corrente più elevata, il circuito deve comunque rimanere a 20 A.Questo perché l'interruttore, le prese e gli interruttori sono generalmente classificati per 60°C o 75°C e devi seguire la parte con la classificazione più bassa.

Capacità attuale di filo di alluminio da 12 AWG

L'alluminio conduce l'elettricità con una resistenza maggiore rispetto al rame, quindi trasporta meno corrente a parità di dimensioni.I valori di isolamento e temperatura sono ancora importanti, ma i conduttori in alluminio sono quasi sempre abbinati a valori di interruttore inferiori.

Portata tipica dell'alluminio

Isolamento 60°C: 15 amp

Isolamento 75°C: 20 amp

Isolamento 90°C: 25 amp

La maggior parte delle configurazioni di cablaggio che utilizzano alluminio da 12 AWG finiscono con un interruttore da 15 A perché i terminali e i punti di connessione del dispositivo spesso non sono classificati per temperature più elevate.Anche l'alluminio necessita di una manipolazione speciale alle terminazioni per evitare allentamenti o ossidazioni.

Caratteristiche del filo calibro 12

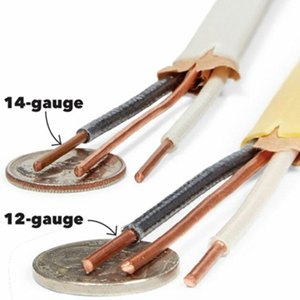

Figura 3. Il cavo calibro 12 è più spesso e può trasportare più corrente

Dimensioni e spessore: Con un diametro di circa 2,05 mm, 12 AWG è robusto ma comunque abbastanza flessibile da funzionare con scatole e pannelli interni.

Ampiezza: Viene generalmente utilizzato su circuiti residenziali da 20 A, sebbene possa gestirne di più in condizioni ideali con isolamento ad alta temperatura.

Resistenza elettrica: La sua resistenza relativamente bassa aiuta a ridurre la caduta di tensione, che è importante su corse più lunghe e circuiti con dispositivi sensibili.

Facilità di installazione: Mantiene bene la forma nelle scatole, garantendo installazioni pulite e sicure.È più rigido di 14 AWG ma gestibile anche per tiri più lunghi.

Opzioni di isolamento: I tipi comuni includono NM-B, THHN, THWN, UF-B e XHHW.Ognuno ha la propria temperatura nominale ed è adatto ad ambienti specifici.

Identificazione del colore: La codifica a colori rende l'installazione più facile da seguire, con nero, rosso e blu utilizzati per i conduttori caldi, bianco o grigio per i neutri e verde o rame nudo per la messa a terra.Questa standardizzazione aiuta sia con la sicurezza che con la risoluzione dei problemi.

Dove viene utilizzato il filo calibro 12?

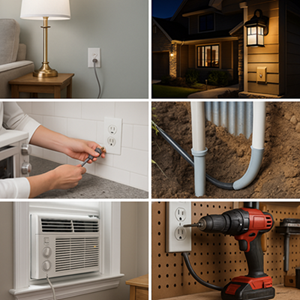

Figura 4. Il filo comunemente utilizzato è di calibro 12

Cablaggio interno generale- È comune per i circuiti con prese standard da 20 A e i circuiti di illuminazione più grandi.Funziona bene su corse più lunghe dove la caduta di tensione ridotta è un vantaggio.

Cucine e Bagni - Le prese da banco e protette da GFCI utilizzano spesso 12 AWG perché queste aree alimentano apparecchi con potenza più elevata.

Illuminazione esterna e punti vendita esterni- Funziona bene per l'illuminazione paesaggistica, l'illuminazione di sicurezza e le prese esterne generali.

Linee di alimentazione sotterranee- Se abbinato al cavo UF-B o installato in un condotto, è una scelta affidabile per alimentare capannoni, piccoli annessi e attrezzature da giardino.

Piccole unità di condizionamento e riscaldatori- Le unità AC per finestre, i riscaldatori d'ambiente e altri apparecchi per carichi moderati spesso si affidano a circuiti dedicati da 20 A che utilizzano rame da 12 AWG.

Ventilatori da soffitto e illuminazione- È abbastanza potente per carichi misti di ventilatori e illuminazione senza rischio di surriscaldamento.

Circuiti di garage e officine- È comunemente utilizzato per strumenti e prese che necessitano di una capacità maggiore rispetto a un circuito standard da 15 A.

Diversi tipi di filo da 12 AWG

Figura 5. Cavo THHN e THWN

1. THHN e THWN- Utilizzato in condotto.THHN è per le aree asciutte;THWN aggiunge protezione dall'umidità.

Figura 6. Cavo NM-B noto anche come Romex

2. NM-B (Romex)- Cavo interno standard utilizzato su pareti, soffitti e pavimenti in condizioni asciutte.

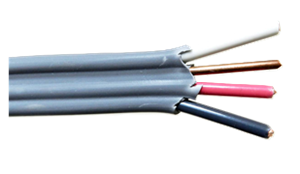

Figura 7. Cavo UF-B progettato per uso sotterraneo ed esterno

3. UF-B- Costruito per installazioni interrate o esterne.La giacca è spessa e resistente all'umidità.

Figura 8. Il cavo XHHW è dotato di un isolamento robusto che resiste al calore e all'umidità

4. XHHW- Offre elevata resistenza al calore e all'umidità per ambienti esigenti o umidi.

Figura 9. Armatura protettiva metallica del cavo MC (rivestito in metallo) attorno ai fili

5. Cavo rivestito in metallo MC- Utilizza un'armatura metallica per una protezione fisica extra.Spesso utilizzato in spazi commerciali o percorsi esposti.

Figura 10. Sezione trasversale del cavo TECK90

6. TECK90- Comune in Canada per ambienti difficili e applicazioni industriali grazie alla sua struttura robusta.

Figura 11. Cavo per altoparlanti da 12 AWG su una bobina

Cavo per altoparlanti 7, 12 AWG Utilizzato per lunghi percorsi audio in cui una resistenza inferiore aiuta a mantenere la qualità del suono con amplificatori ad alta potenza.

Cose che influiscono sulla valutazione dell'amplificatore 12 AWG

La portata del filo calibro 12 è influenzata da diverse condizioni.Anche se i cavi 12/2, 12/3 e 12/4 utilizzano la stessa dimensione del conduttore, la loro capacità di corrente sicura può variare in base al materiale, all'isolamento, alla temperatura ambiente, al metodo di installazione e al numero di conduttori in bundle.Comprendere questi fattori aiuta a garantire decisioni di cablaggio sicure e conformi alle normative.

Materiale conduttore

I conduttori in rame e alluminio si comportano diversamente.Il rame trasporta più corrente perché ha una resistenza elettrica inferiore, mentre l’alluminio si riscalda più velocemente sotto lo stesso carico.

Tipo di filo	Ampacità del rame	Ampacità dell'alluminio	Note
12/2	20A	da 15 A a 17 A	Ramo comune circuiti
12/3	20 A l'uno conduttore	da 15 A a 17 A	Aggiunge un secondo conduttore caldo
12/4	20 A l'uno conduttore	da 15 A a 17 A	Ne include quattro fili isolati

Tipo di isolamento e classificazione della temperatura

Il tipo di isolamento e la sua temperatura nominale rappresentano una parte importante della quantità di corrente che un filo può trasportare in sicurezza.I cavi con temperature nominali più elevate possono gestire più corrente quando le condizioni sono giuste.

Isolamento	Valutazione della temperatura	12/2 Ampacità	12/3 Ampacità	12/4 Ampacità
NM-B	60°C	20A	20A	20A
THHN o THWN	90°C	Fino a 30 A	Fino a 30 A	Fino a 30 A
XHHW	90°C	Fino a 30 A	Fino a 30 A	Fino a 30 A

Temperatura ambiente

Temperature circostanti più elevate riducono la capacità del filo di rilasciare calore, il che riduce la portata sicura.Per 12 AWG THHN, sono comuni le seguenti regolazioni:

Temperatura ambiente	12/2 THN	12/3 THN	12/4 THN
30°C (86°F)	30A	30A	30A
40°C (104°F)	27A	27A	27A
50°C (122°F)	24,6 A	24,6 A	24,6 A

Condizioni di installazione

Il modo in cui viene installato un cavo cambia la capacità con cui può rilasciare calore.I cavi all'aria aperta si raffreddano più velocemente, mentre i cavi nelle tubazioni o nel sottosuolo trattengono più calore perché sono circondati da materiale.

Tipo di installazione	Portata (12 AWG THHN)	Uso tipico
Aria libera	Circa 30 A	Corse all'aperto, passerelle per cavi
In condotto	Circa 25 A	Tubazioni interne e piste
Sottosuolo	da 20 A a 25 A	Sepoltura diretta o condotto sepolto

Conduttori in bundle

Quando più fili che trasportano corrente vengono inseriti nello stesso cavo o condotto, creano più calore, quindi è necessario ridurre l'amperaggio consentito.

Tipo di filo	Conduttori percorsi da corrente	Declassamento richiesto	Ampacità regolata (90°C THHN)
12/2	2	No	30A
12/3	3	No	30A
12/4	4	Sì (80 percentuale)	24A

Vantaggi della scelta della giusta dimensione del filo

Prevenire i rischi di incendio- Il filo sottodimensionato crea calore in eccesso, che può danneggiare l'isolamento e aumentare il rischio di incendio.

Evitare danni all'elettronica- La caduta di tensione da un cavo sottodimensionato può mettere a dura prova motori, componenti elettronici e sistemi audio.

Migliora le prestazioni del sistema- Il calibro corretto del filo riduce la perdita di energia, supporta una tensione costante e aiuta i dispositivi a funzionare senza intoppi.

Garantisci la conformità al codice e una manutenzione più semplice- La corretta selezione del misuratore mantiene le installazioni sicure, riduce i problemi di ispezione e semplifica le riparazioni future.

Passaggi di sicurezza per il cablaggio con 12 AWG

1. Spegnere l'alimentazione

Spegnere l'interruttore e verificare che l'alimentazione sia disattivata prima di lavorare.

2. Utilizzare l'interruttore corretto

Il rame da 12 AWG deve essere accoppiato con un interruttore da 20 A.

3. Abbina l'isolamento all'ambiente

Scegli NM-B, THHN, THWN o UF-B in base alla posizione.

4. Evitare il sovraccarico

Mantenere i carichi continui sotto i 16 A ed evitare di impilare apparecchi ad alto wattaggio su un circuito.

5.Considerare le lunghe distanze

Utilizzare un calibro 10 per corse lunghe per ridurre la caduta di tensione.

6. Utilizza gli strumenti giusti

Taglierine, spelafili e cacciaviti adeguati prevengono i danni.

7. Proteggi tutte le connessioni

Stringere tutti i terminali e posizionare le giunzioni all'interno di scatole approvate.

8. Seguire i requisiti del codice

Controllare sempre le norme NEC e i codici locali per garantirne la conformità.

Conclusione

Cavo calibro 12 rimane un'opzione affidabile perché offre prestazioni solide e erogazione di potenza sicura.Comprenderne i limiti e gli usi corretti aiuta a prevenire il surriscaldamento e altri problemi.Con la giusta conoscenza, puoi scegliere il cavo corretto e mantenere il tuo impianto elettrico funzionante in sicurezza.
