Una semplice guida agli interruttori automatici differenziali
2025-12-26 3692

I problemi elettrici possono causare scosse elettriche o incendi.Un interruttore automatico per corrente residua (RCCB) aiuta a migliorare la sicurezza interrompendo l'alimentazione in caso di perdite di corrente da un circuito.Questo articolo spiega cos'è un interruttore differenziale, come funziona, i suoi tipi, i vantaggi, gli usi e come si confronta con altri dispositivi di protezione.

Catalogo

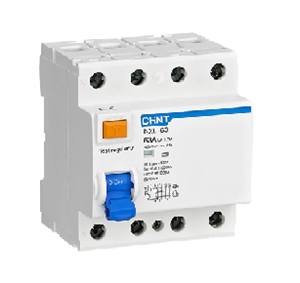

Figura 1. Interruttori automatici di corrente residua

Cos'è un interruttore differenziale?

A Interruttore automatico per corrente residua (RCCB) è un dispositivo di sicurezza elettrica progettato per proteggere le persone dalle scosse elettriche e ridurre il rischio di incendi elettrici.L'RCCB funziona rilevando la corrente di dispersione, l'elettricità che scorre al di fuori del percorso normale, spesso attraverso una persona o un isolamento difettoso.

In condizioni normali, la corrente che scorre nel filo sotto tensione (fase) è uguale alla corrente che ritorna attraverso il filo neutro.Se un interruttore differenziale rileva una differenza tra queste due correnti, significa che parte della corrente si sta disperdendo verso terra.Quando questa perdita supera un limite di sicurezza (comunemente 30 mA), l'RCCB interrompe l'alimentazione in pochi millisecondi.

Gli RCCB sono utilizzati nelle case, negli uffici e negli impianti industriali come ulteriore livello di protezione.Tuttavia, non proteggono da sovraccarichi o cortocircuiti, quindi vengono solitamente installati insieme a dispositivi come MCB o unità combinate come RCBO.

Interruttore automatico della corrente residua funzionante

Un interruttore differenziale (RCCB) funziona controllando se l'elettricità che entra in un circuito è la stessa dell'elettricità che ne esce.

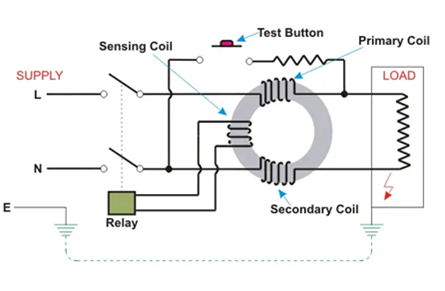

Figura 2. Funzionamento dell'interruttore automatico della corrente residua

Nel funzionamento normale, la corrente nel filo sotto tensione e nel filo neutro è uguale.Quando tutto è sicuro, l'interruttore differenziale rimane acceso.Se si verifica un problema, ad esempio un isolamento danneggiato o una persona che tocca un filo sotto tensione, parte dell'elettricità si disperde a terra.Ciò rende le correnti attive e neutre disuguali.

L'RCCB rileva rapidamente questa differenza.Quando la corrente di dispersione raggiunge un livello pericoloso (solitamente 30 mA), l'RCCB interrompe l'alimentazione entro pochi millisecondi per evitare scosse elettriche o incendi.In poche parole, un interruttore differenziale è un interruttore di sicurezza che interrompe l’elettricità quando scorre dove non dovrebbe.

Tipi di interruttori automatici differenziali

Tipo RCD AC rileva solo la normale corrente di dispersione CA.Questo tipo è adatto a circuiti elettrici semplici senza parti elettroniche.I circuiti di illuminazione e riscaldamento di base funzionano bene con questo tipo.I moderni dispositivi elettronici potrebbero non essere rilevati correttamente.

Tipo A RCCB rileva perdite CA e perdite CC pulsanti.Gli apparecchi elettronici come lavatrici, televisori, computer e luci a LED creano questo interruttore differenziale di tipo A.Questa versione offre una protezione migliore rispetto al tipo AC.

Interruttore differenziale di tipo B rileva perdite CA, perdite CC pulsanti e perdite CC regolari.Sistemi come pannelli solari, caricabatterie, azionamenti di motori e caricabatterie per veicoli elettrici creano perdite DC regolari.L'elevato livello di sicurezza rende questa tipologia adatta ad impianti elettrici avanzati.

Interruttore differenziale di tipo F rileva perdite CA, perdite CC pulsanti e correnti di dispersione a frequenza mista.Le apparecchiature basate su inverter e i motori a velocità variabile creano queste correnti.Rientrano in questa categoria i condizionatori e le pompe di calore.Con questo tipo si verificano meno falsi interventi.

RCD La sensibilità mostra quanta corrente di dispersione provoca la disconnessione.I valori includono 10 mA, 30 mA, 100 mA e 300 mA.Valori più bassi offrono una protezione più forte contro le scosse elettriche.Una valutazione di 30 mA protegge le persone da danni gravi.

Interruttore differenziale bipolare collega un filo sotto tensione e un filo neutro.I sistemi di alimentazione monofase necessitano di questo tipo.Case e piccoli edifici si affidano a questa disposizione.

Interruttore differenziale quadripolare collega tre fili sotto tensione e un filo neutro.I sistemi di alimentazione trifase necessitano di questo tipo.Grandi edifici e attrezzature industriali richiedono questo design.

Vantaggi e svantaggi degli interruttori differenziali

Vantaggi degli interruttori differenziali

• Protegge le persone dalle scosse elettriche

• Interrompe l'alimentazione molto rapidamente in caso di guasti dovuti a perdite

• Riduce il rischio di incendi elettrici causati da dispersioni verso terra

• Rileva danni all'isolamento e guasti al cablaggio

• Funziona automaticamente senza controllo manuale

• Migliora la sicurezza elettrica complessiva di un sistema

Svantaggi degli interruttori differenziali

• Nessuna protezione contro i sovraccarichi

• Nessuna protezione contro i cortocircuiti

• Necessita di un interruttore automatico o di un fusibile per una protezione completa

• Potrebbe inciampare in caso di fulmini o disturbi elettrici

• Impossibile rilevare guasti tra fase e neutro

• Richiede test regolari per garantire il corretto funzionamento

Come scegliere un interruttore automatico per corrente residua

Scegli la sensibilità giusta (valore mA)

La sensibilità mostra quanta corrente di dispersione provoca la disconnessione.Un interruttore differenziale da 30 mA fornisce protezione contro le scosse elettriche e garantisce la sicurezza personale.Valori più elevati come 100 mA o 300 mA si concentrano più sulla protezione antincendio che sulla sicurezza umana.

Selezionare il tipo di interruttore differenziale corretto

Carichi elettrici diversi creano correnti di dispersione diverse.Il tipo AC è adatto a circuiti semplici senza elettronica.Il tipo A è adatto ai circuiti con apparecchi elettronici.Il tipo B è adatto a sistemi solari, caricabatterie per veicoli elettrici e sistemi di batterie.Il tipo F è adatto ad apparecchiature basate su inverter e a velocità variabile.L'adattamento del tipo di interruttore differenziale al carico previene guasti mancati e falsi interventi.

Decidere il numero di poli

Il tipo di alimentazione determina il numero di poli.L'RCD a 2 poli è adatto all'alimentazione monofase.L'RCD a 4 poli è adatto all'alimentazione trifase.Ciascun conduttore sotto tensione e il neutro devono passare attraverso l'RCCB.

Controllare la corrente nominale (classificazione A)

La corrente nominale deve corrispondere o superare il carico del circuito.I valori nominali tipici includono 25 A, 40 A, 63 A e 100 A. Un RCCB con una corrente nominale inferiore a quella del carico potrebbe guastarsi.

Conferma standard e qualità

Gli RCCB certificati soddisfano le norme di sicurezza e funzionano in modo affidabile.Cerca la conformità con gli standard elettrici IEC o locali e i chiari contrassegni del produttore.

Come installare un interruttore automatico per corrente residua

Spegnere l'alimentazione principale - Interrompere l'alimentazione principale tramite l'interruttore principale.Prima di iniziare qualsiasi lavoro non deve essere presente tensione.Utilizzare un tester per verificare che l'alimentazione sia completamente disattivata.

Montare l'interruttore differenziale - Posizionare l'interruttore differenziale all'interno del quadro di distribuzione.Agganciare saldamente il dispositivo alla guida DIN in modo che il corpo rimanga stabile.

Collegare i cavi di alimentazione - Collegare il filo sotto tensione (fase) in ingresso al terminale di ingresso RCCB contrassegnato L. Collegare il filo neutro in ingresso al terminale di ingresso contrassegnato N. Per sistemi trifase, collegare tutti e tre i cavi di fase e il neutro ai terminali di ingresso corretti.

Collegare i cavi di carico - Collegare il cavo sotto tensione in uscita al terminale di uscita RCCB contrassegnato con L. Collegare il cavo neutro in uscita al terminale di uscita contrassegnato con N. I cavi in uscita devono corrispondere ai terminali corretti per garantire il corretto funzionamento.

Collegare il filo di terra - Il filo di terra non passa attraverso l'interruttore differenziale.Collegare il filo di terra direttamente alla barra di terra nel quadro di distribuzione.

Ripristinare l'alimentazione e testare - Riattivare l'alimentazione principale.Premere il pulsante di prova sull'RCCB.Un corretto collegamento provoca l'immediata disconnessione dell'alimentazione.Nessun intervento indica un errore di cablaggio o un guasto del dispositivo.

Applicazioni dell'interruttore automatico della corrente residua

Edifici residenziali - Protezione per circuiti di illuminazione, prese di corrente, cucine e bagni dove il rischio di scosse elettriche è maggiore.

Edifici commerciali - Sicurezza per uffici, negozi, scuole e ospedali con molti apparecchi elettrici.

Impianti industriali - Protezione di macchine, quadri di controllo e apparecchiature elettriche in cui possono verificarsi guasti dovuti a perdite.

Aree umide ed esterne - Maggiore sicurezza per bagni, piscine, cantieri e prese esterne esposte all'umidità.

Sistemi di energia solare - Protezione dalle perdite per inverter solari e apparecchiature CC quando vengono selezionati tipi di RCCB adatti.

Sistemi di ricarica per veicoli elettrici - Protezione contro le correnti di dispersione create durante la ricarica del veicolo.

Configurazioni di alimentazione temporanee - Sicurezza per generatori portatili, schede di estensione e collegamenti elettrici del sito.

Differenza tra RCCB, MCB e RCBO

RCCB, MCB e RCBO sono dispositivi di protezione negli impianti elettrici.Ognuno protegge da diversi tipi di guasti elettrici.

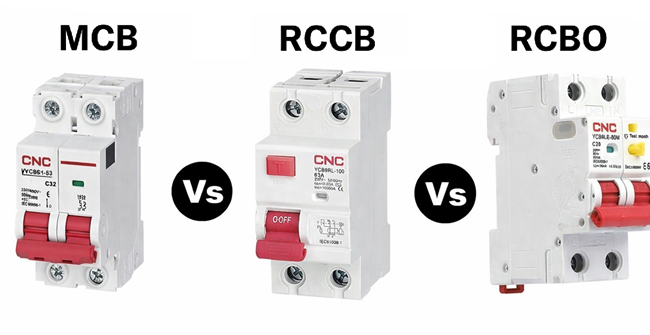

Figura 3. RCCB vs MCB vs RCBO

RCCB (interruttore differenziale)

Un interruttore differenziale protegge da scosse elettriche e dispersioni verso terra.Questo dispositivo controlla se la corrente che scorre nel filo sotto tensione corrisponde alla corrente che ritorna attraverso il filo neutro.Una differenza significa dispersione a terra, quindi l'alimentazione si disconnette rapidamente.La protezione contro sovraccarico e cortocircuito non è inclusa, quindi è necessario un altro dispositivo.

MCB (interruttore automatico miniaturizzato)

Un MCB protegge da sovraccarico e cortocircuito.Troppa corrente o un guasto diretto provocano la disconnessione automatica.Non è prevista la protezione contro scosse elettriche o dispersioni verso terra.Questo dispositivo si concentra sulla protezione dei cavi e delle apparecchiature da eventuali danni.

RCBO (interruttore differenziale con sovracorrente)

Un RCBO combina le funzioni di RCCB e MCB in un'unica unità.La protezione contro scosse elettriche, dispersione a terra, sovraccarico e cortocircuito è fornita insieme.Lo spazio all'interno del quadro di distribuzione rimane più piccolo con questo singolo dispositivo.

Conclusione

Un interruttore differenziale aiuta a proteggere le persone e gli edifici da scosse elettriche e incendi.Scegliere il tipo giusto e installarlo correttamente migliora la sicurezza elettrica.Per una protezione completa, gli RCCB dovrebbero funzionare insieme a dispositivi come MCB o RCBO.
