Semplificazione della logica K-Map a 4 variabili utilizzando il codice Gray
2026-05-27 436

Le mappe Karnaugh a 4 variabili aiutano a semplificare le espressioni booleane in modo chiaro e visivo.Utilizzando una griglia 4×4, puoi organizzare 16 combinazioni di input, trovare modelli di raggruppamento e ridurre funzioni logiche complesse senza fare affidamento solo su lunghi passaggi di algebra booleana.Ciò rende le mappe K utili per apprendere la logica digitale e progettare circuiti più semplici con meno porte, meno cablaggi e una migliore efficienza.

Catalogo

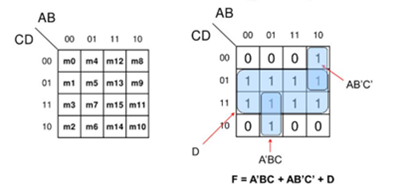

Figura 1. Esempio di semplificazione della K-Map a 4 variabili

Nozioni di base sulla mappa Karnaugh a 4 variabili

A Mappa Karnaugh a 4 variabili (mappa K) è uno strumento visivo che ti aiuta a semplificare le espressioni booleane e i circuiti logici digitali con quattro variabili di input.Invece di risolvere manualmente lunghe equazioni di algebra booleana, puoi utilizzare la K-map per organizzare i valori logici in modo semplice Griglia 4×4.Poiché le quattro variabili hanno 16 possibili combinazioni di input, la mappa contiene 16 celle.

2⁴ = 16

Quando usi una K-map a 4 variabili, puoi individuare rapidamente i modelli e raggruppare celle adiacenti insieme per semplificare l'espressione logica.Ciò rende il circuito finale più semplice da costruire poiché riduce il numero di porte logiche e variabili non necessarie.

Utilizzerai comunemente le mappe K a 4 variabili durante la progettazione di circuiti digitali, la risoluzione dei problemi dei sistemi logici, lo studio dell'algebra booleana o la creazione di progetti di logica combinatoria.Il vantaggio più grande è che ti consente di semplificare visivamente la logica, il che di solito è più veloce e più semplice rispetto alla risoluzione manuale di equazioni complesse.

Codice Gray nelle K-Mappe a 4 variabili

In una K-map a 4 variabili, disponi le righe e le colonne utilizzando il codice Gray, non il normale ordine binario.Ciò significa che le etichette solitamente seguono questo ordine:

00, 01, 11, 10

Questo ordine è richiesto come ciascuno fila vicina o modifiche alle colonne da una sola variabile.Ad esempio, da dalle 01 alle 11, cambia solo il primo bit.Da dalle 11 alle 10, cambia solo il secondo bit.

Questo ti aiuta a leggere correttamente la K-map perché le celle vicine devono essere logicamente correlate.Quando cambia solo una variabile tra celle adiacenti, la mappa può supportare una semplificazione booleana valida.

Quindi, quando guardi una mappa K a 4 variabili, ricorda che l'ordine insolito è intenzionale.È progettata per mantenere le cellule vicine diverse solo per una variabile, il che rende la K-map adatta e precisa nella logica digitale.

Tabella della verità su K-Map a 4 variabili

Quando trasferisci valori da una tabella di verità a una K-map a 4 variabili, inserisci ciascun valore di output nella cella che corrisponde alla sua combinazione di input.Ogni riga nella tabella della verità corrisponde a una cella unica nella K-map.

Per un sistema a 4 variabili, le variabili sono comunemente divise in due gruppi:

• AB per le righe
• CD per le colonne

Ecco un piccolo esempio:

A	B	C	D	Uscita
0	0	0	0	1
0	0	0	1	0
0	0	1	0	1
0	0	1	1	1

Per inserire questi valori nella K-map, individuare prima la riga corretta utilizzando AB e quindi individuare la colonna corretta utilizzando CD.Ad esempio, la combinazione di input:

A = 0, B = 0, C = 1, D = 0

partite:

• Riga → AB = 00
• Colonna → CD = 10

Il valore di output per quella combinazione viene quindi scritto in quella cella della K-map.

Questo processo continua finché tutti i risultati della tabella della verità non vengono trasferiti nelle corrispondenti posizioni della K-map.In questa fase, il tuo obiettivo è semplicemente posizionare correttamente i valori in modo che la mappa rappresenti accuratamente la funzione logica.

Regole di raggruppamento in K-Map a 4 variabili

Quando raggruppi le celle in una K-map a 4 variabili, il tuo obiettivo è collegare le celle con lo stesso valore.Per la semplificazione della SOP, di solito si raggruppa 1 secondo.Per la semplificazione del POS, di solito si raggruppa 0s.

Un gruppo valido deve contenere 1, 2, 4, 8 o 16 celle.Non dovresti creare gruppi con 3, 5, 6 o 7 celle poiché i gruppi K-map devono seguire le potenze di due.Le celle devono inoltre essere adiacenti orizzontalmente o verticalmente, non diagonalmente.

Dovresti sempre provare a fare il gruppo più numeroso possibile prima.Un gruppo più numeroso solitamente fornisce un risultato più semplice in seguito.Ad esempio, un gruppo da 4 è migliore di due gruppi separati da 2 se il gruppo più grande è valido.

Sovrapposizione è anche consentito.Puoi riutilizzare una cella in più di un gruppo se ciò ti aiuta a creare uno schema di raggruppamento più ampio o più pulito.Ricorda inoltre che i bordi della K-map si avvolgono, quindi le celle sui bordi sinistro e destro possono essere adiacenti e anche le celle sui bordi superiore e inferiore possono essere adiacenti.

Semplificazione booleana utilizzando K-Maps a 4 variabili

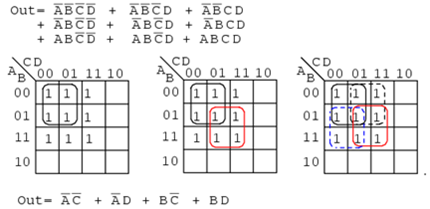

Figura 2. Esempio di K-Map a 4 variabili risolto

Dopo aver finito raggruppando le celle in una K-map a 4 variabili, il passo successivo è quello convertire ciascun gruppo in modo semplificato Termine booleano.Puoi farlo controllando quali variabili rimangono le stesse all'interno del gruppo e quali variabili cambiano.

Se una variabile ha lo stesso valore in tutte le celle del gruppo, la mantieni nel termine semplificato.Se la variabile cambia da 0 a 1 o 1 a 0 all'interno del gruppo, lo rimuovi.Questo è il motivo principale per cui le K-map rendono più semplice la semplificazione booleana: la modifica delle variabili si annulla, mentre le variabili invariate rimangono.

Ad esempio, se tutte le celle di un gruppo hanno A = 1 e B = 1, ma C e D cambiamento, il termine semplificato diventa AB.Questo significa solo A e B sono necessari per descrivere quel gruppo.

Quando hai più di un gruppo, converti ciascun gruppo nel proprio termine booleano.Quindi, questi termini vengono combinati per formare l'espressione booleana semplificata.In questa fase, il tuo focus non è più solo disegnare gruppi, ma leggere correttamente ciascun gruppo e identificare le variabili che non cambiano.

Questo passaggio è necessario poiché una lettura errata della variabile può modificare l'espressione booleana finale, anche se il raggruppamento stesso è corretto.

Risolti esempi di mappe di Karnaugh a 4 variabili

Gli esempi risolti ti aiutano a capire come funziona nella pratica l'intero processo K-map a 4 variabili.Invece di limitarsi a leggere le regole, puoi seguire la soluzione passo dopo passo, dai dati forniti fino all'espressione booleana semplificata finale.

Ad esempio, supponiamo che ti venga dato:

F(A, B, C, D) = Σm(0,1,2,3)

Dovresti prima posizionare questi minterm nelle celle K-map corrette.Dopo averle posizionate, puoi vedere che le quattro celle formano un gruppo orizzontale completo.Quando esamini quel gruppo, noterai che A = 0 e B = 0 rimangono gli stessi in tutte le celle, mentre C e D cambiano.Poiché le variabili modificabili vengono rimosse, il risultato semplificato diventa:

Consideriamo ora un altro esempio:

F(A, B, C, D) = Σm(12,13,14,15)

Dopo aver inserito questi valori nella K-map, vedrai che anche tutte e quattro le celle possono essere raggruppate insieme.In questo caso A = 1 e B = 1 rimangono invariati, mentre C e D variano all'interno del gruppo.Ciò dà l'espressione semplificata:

F = AB

Man mano che ti eserciti con esempi più risolti, inizierai a riconoscere i modelli di raggruppamento più velocemente e a leggere i termini semplificati più facilmente.Questa sezione riguarda principalmente l'applicazione corretta dell'intero processo, senza ripetere nuovamente tutte le regole precedenti.

Ripiegamento bordi e raggruppamento angoli

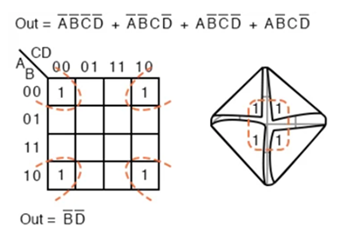

Figura 3. Raggruppamento degli angoli in una K-Map a 4 variabili

Quando guardi a K-map a 4 variabili, alcune cellule potrebbe apparire distanti, ma in realtà sono collegati logicamente.La K-map si avvolge attorno ai bordi, il che significa che il lato sinistro si collega al lato destro e la parte superiore si collega al fondo.

Di conseguenza, puoi raggruppare le celle sui bordi opposti della mappa.Ad esempio, una cella all'estrema sinistra può ancora essere adiacente a una cella all'estrema destra se allineate correttamente nella disposizione della K-map.

La stessa idea vale per quattro celle angolari.Anche se gli angoli sembrano separati visivamente, la K-map li tratta come celle vicine.Ciò significa che tutti e quattro gli angoli possono formare un gruppo valido quando contengono i valori richiesti.

Man mano che risolvi più problemi K-map, lo noterai avvolgimento dei bordi spesso ti aiuta a creare gruppi più grandi ed efficienti.Potresti perdere queste connessioni se ti concentri solo sul layout fisico della mappa invece che sull'adiacenza logica dietro di essa.

Condizioni di non interesse nelle K-Map a 4 variabili

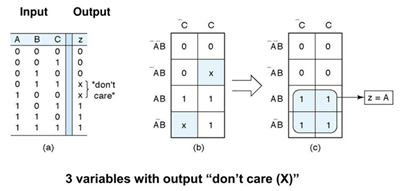

Figura 4. Esempio di semplificazione della condizione di non cura

In una mappa di Karnaugh a 4 variabili, condizioni di non interesse sono combinazioni di input che il tuo circuito non utilizza o a cui non deve rispondere.Queste celle sono solitamente contrassegnate come "X”, e puoi trattarli come entrambi 1 o 0 durante la semplificazione.

Puoi utilizzare le celle non interessate quando aiutano a creare un gruppo più ampio e più semplice.Ciò può ridurre l'espressione booleana finale e far sì che il circuito necessiti di meno porte logiche.Ad esempio, in un circuito BCD, i valori binari da 1010 a 1111 sono inutilizzati, quindi possono essere trattati come condizioni di cui non si cura.

Tuttavia, non è necessario utilizzare tutte le celle non interessate.Se una “X” non aiuta a semplificare l’espressione è meglio ignorarla.Lo scopo principale è darti maggiore flessibilità, non forzare ogni valore disinteressato in un gruppo.

Semplificazione SOP vs POS utilizzando K-Maps

Quando si utilizza una mappa K, è possibile semplificare le funzioni logiche utilizzando il modulo SOP (somma di prodotti) o POS (prodotto di somme).La differenza principale è se si raggruppano gli 1 o gli 0 all'interno della mappa.

Caratteristica	SOP Semplificazione	POS Semplificazione
Celle raggruppate	Gruppo 1	Gruppo 0
Significato completo	Somma dei prodotti	Prodotto di somme
Struttura dei risultati	OR di termini AND	AND dei termini OR
Focus di Semplificazione	Uscita vera condizioni	Uscita falsa condizioni
Forma logica comune	Circuiti AND-OR	Circuiti OR-AND
Notazione standard	Σm (minterm)	ΠM (terminali massimi)
Punto iniziale della K-map	Uscite attive	Uscite inattive
Di solito preferito Quando	Più 1 sono più facili combinare	Più 0 sono più facili da usare combinare
Obiettivo di semplificazione	Ridurre al minimo la logica per Uscite ALTE	Ridurre al minimo la logica per Uscite BASSE
Uso comune nel design	Uscita combinatoria logica	Controllo e logica dello stato inattivo

K-Map a 4 variabili rispetto all'algebra booleana

Caratteristica	4-Variabile K-Map	Booleano Algebra
Metodo di semplificazione	Semplifica la logica visivamente raggruppando celle adiacenti in un layout di mappa	Semplifica la logica matematicamente utilizzando leggi, identità e teoremi booleani
Ideale per	Piccole e medie funzioni logiche combinatorie, in particolare problemi a 4 variabili	Logica complessa espressioni, sistemi a variabili più elevate e analisi logica avanzata
Facilità di apprendimento	Più facile da capire come il processo di semplificazione è visivo e più facile da seguire	Richiede più profondo comprensione delle regole booleane e della manipolazione simbolica
Velocità di Semplificazione	Più veloce per i piccoli problemi logici perché i modelli di raggruppamento sono facili da riconoscere	Potrebbero richiederne molti passaggi algebrici e applicazione ripetuta di regole
Rilevamento degli errori	Gli errori sono più facili per individuare visivamente quando le celle sono raggruppate in modo errato	Gli errori possono essere più difficili tracciare perché i calcoli sono simbolici
Utilizzo pratico del design	Utilizzato per insegnare, semplificazione del circuito e rapida ottimizzazione della logica	Applicato in anticipo progettazione digitale, derivazione di teoremi e analisi hardware
Scalabilità	Diventa difficile e affollato quando il numero di variabili aumenta	Più pratico per espressioni su larga scala e sistemi complessi
Visualizzazione di Logica	Mostra chiaramente modelli di adiacenza, raggruppamento e semplificazione	Non fornisce a rappresentazione visiva delle relazioni logiche
Flessibilità	Limitato principalmente a semplificazione basata su mappe	Può manipolare espressioni in molte forme e condizioni diverse
Vantaggio principale	Veloce e intuitivo semplificazione per circuiti logici più piccoli	Potente e flessibile per operazioni logiche matematiche avanzate

Suggerimenti per risolvere K-Maps più velocemente

Inizia prima con i gruppi più grandi: Non raggruppare immediatamente le coppie piccole.I gruppi più grandi di solito forniscono termini booleani più brevi e più semplici.

Controllare tempestivamente i bordi e gli angoli: Nelle mappe K a 4 variabili, alcune celle possono connettersi tramite l'avvolgimento dei bordi, quindi non guardare solo le celle una accanto all'altra al centro.

Evita piccoli gruppi non necessari: prima di aggiungere un gruppo piccolo, controlla se le sue celle sono già coperte da un gruppo più grande.Ciò aiuta a prevenire termini aggiuntivi.

Cerca schemi ripetitivi : righe o colonne simili possono aiutarti a vedere i possibili gruppi più velocemente e ridurre i tempi di risoluzione.

Leggere attentamente le variabili invariate: Dopo aver scelto un gruppo, concentrati solo sulle variabili che rimangono le stesse.Queste sono le variabili che compaiono nel tuo termine finale.

Fai un controllo finale: assicurati che ogni 1 richiesto sia coperto e che nessun gruppo sia stato aggiunto senza migliorare la risposta.

Usi pratici delle mappe di Karnaugh a 4 variabili

Progettazione logica combinatoria: È possibile utilizzare mappe K a 4 variabili per semplificare i circuiti con quattro segnali di ingresso e un'uscita.

Circuiti decodificatori e multiplexer: Aiutano a ridurre la logica aggiuntiva nelle uscite del decodificatore, nella logica di selezione del multiplexer e nei circuiti di controllo.

Logica FPGA e microcontrollore: Le mappe K ti aiutano a comprendere e verificare la logica semplificata prima o dopo l'utilizzo del software di progettazione.

Conteggio porte inferiore: Un'espressione più semplice di solito necessita di meno porte logiche, il che rende il circuito più semplice da costruire.

Complessità del circuito ridotta: Meno gate significano anche cablaggio più semplice, meno spazio sulla scheda e risoluzione dei problemi più semplice.

Migliore efficienza energetica: In alcuni circuiti, la riduzione dei gate non necessari può anche ridurre l'attività di commutazione e il consumo energetico.

Apprendimento e risoluzione dei problemi: Le mappe K sono ottime se è necessario verificare, semplificare o eseguire il debug di progetti di logica digitale.
