Diodi incorporati PI3DPX1235Q 64 Redriver lineare della barra Cross

Diodi incorporati PI3DPX1235Q 6: 4 Redriver lineare della barta Crossbar supporta trasparente di allenamento DP per applicazioni sul lato della sorgente.PI3DPX1235Q è conforme agli standard del settore VESA DP ALT 2.1 UHBR13.5 e USB 3.2 GEN Due.I diodi PI3DPX1235Q USB TYPE-C® DP-ALT DP 2.1 UHBR13.5/USB 3.2 Gen 2 6: 4 Refriver lineare può essere regolato facilmente con equalizzazione, swing di uscita e valori di guadagno mediante l'impostazione di controllo I2C.Il dispositivo ottimizza le prestazioni del segnale DP/USB su vari mezzi fisici diminuendo i nervosismi di interferenza inter-simbolo.Il Redriver lineare non bloccante offre una migliore prestazione del jitter additivo rispetto al tradizionale Redriver di limitazione di CMOS.L'equalizzazione lineare non blocca i controlli del canale adattivo del ricevitore DFE, supportando DisplayPort Transparent LT (Link Training) senza la dipendenza dall'ascoltatore di canali DP-Aux.

CARATTERISTICHE

• DP flessibile DP 2.1 UHBR13.5/USB 3.2 Switching Gen 2 Type-C per uscita DP-ALT

• Redriver della porta di visualizzazione senza latenza per il controllo della frequenza dei fotogrammi video variabili

• DP 1.4 (8,1 Gbps), DP 2.1 UHBR10 (10 Gbps), UHBR13.5 (13,5 Gbps) e USB 3.2 GEN 2 (10 Gbps) Confort standard

• Equalizzazione del ricevitore, guadagno piatto, swing in uscita di compressione -1db per ciascuna modalità DP/USB

• Re-guidamento lineare di latenza ultra-bassa non bloccante con supporto di addestramento a collegamento displaypt trasparente

• Logica di controllo integrata per spina/scollegare gli orientamenti normali e di lancio di tipo C con modalità di programmazione I2C

• Slave I2C Modalità velocità fino a 1 MHz

• Alimentazione singola da 3,3 V.

• Supporta AEC -Q100 Grado 2 a -40 ° C a +105 ° C

• Packaging (ZLB) a 40 pin, 4mm x 6mm, WQFN (ZLB) (senza PB e verde)

• Totalmente senza piombo e pienamente conforme a ROHS

• Dispositivo "verde" alogeno e privo di antimonio

• Adatto per applicazioni automobilistiche che richiedono un controllo di modifica specifico;AEC-Q100 qualificato, PPAP capace e prodotto in strutture certificate IATF 16949

Applicazioni

• Cockpit intelligenti

• intrattenimento posteriore dei sedili

• ADAS

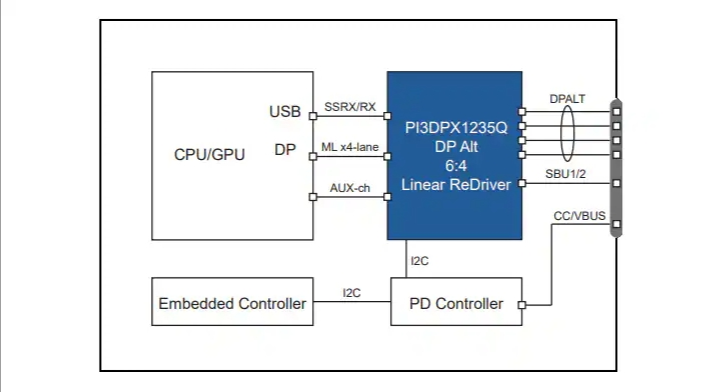

Diagramma dell'applicazione
