Come funziona il termostato e cosa fa ciascun filo
2025-11-21 3670

Un termostato aiuta a mantenere la tua casa confortevole senza sprecare energia.Potrebbe sembrare piccolo, ma funziona con cavi, sensori e altre parti che devono essere collegate nel modo giusto.Quando sai come funzionano questi pezzi, diventa più facile risolvere piccoli problemi o aggiornare il tuo sistema.In questo articolo parliamo del cablaggio del termostato e delle parti di un termostato.

Catalogo

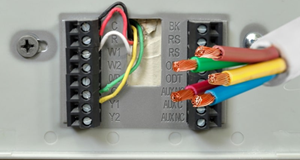

Cos'è un filo del termostato?

Un termostato è un piccolo dispositivo che controlla la temperatura a casa tua e racconta il tuo sistema di riscaldamento o raffreddamento quando girare acceso o spento.Non produce né caldo né freddo da solo.Controlla invece apparecchiature come forni, condizionatori d’aria, caldaie e pompe di calore in modo che funzionino solo quando necessario.Ciò aiuta a mantenere la casa confortevole e a risparmiare energia.

I termostati sono disponibili in diversi tipi.I modelli meccanici più vecchi utilizzano a quadrante di base.I termostati digitali forniscono letture più accurate.I termostati intelligenti possono apprendere la tua routine e connettersi a Wi-Fie regolare automaticamente la temperatura.Non importa quale modello tu abbia, l'obiettivo principale è lo stesso: mantenere la tua casa confortevole senza troppi sforzi.

Come funzionano i termostati?

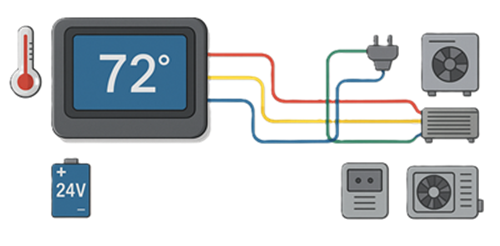

Figura 2. Il termostato e il sistema HVAC funzionano insieme

Un termostato mantiene la tua casa confortevole rilevando la temperatura interna e segnalando al tuo sistema HVAC di funzionare quando necessario.

Rilevamento della temperatura- I termostati più vecchi utilizzano sensori meccanici, mentre i termostati moderni si affidano a sensori elettronici per la precisione.Il termostato confronta costantemente la temperatura effettiva con la temperatura impostata.

Comunicazione con il sistema HVAC- I cavi a bassa tensione collegano il termostato al forno, al condizionatore d'aria o alla pompa di calore.Ogni filo controlla una funzione specifica.Quando il termostato richiede il riscaldamento o il raffreddamento, completa un circuito di controllo che attiva l'apparecchiatura appropriata.

Alimentazione- La maggior parte dei termostati assorbe energia a 24 volt dal sistema HVAC.Un cavo comune fornisce alimentazione costante a display, Wi-Fi, sensori e funzionalità di automazione.

Comprendere il cablaggio del termostato

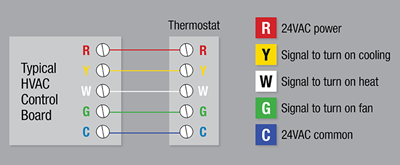

Figura 3. Cablaggio standard del termostato a bassa tensione

Un filo del termostato è a cavo a bassa tensione che trasporta segnali di controllo tra il termostato e l'apparecchiatura di riscaldamento o raffreddamento.Questi segnali indicano al sistema quando riscaldare, raffreddare o azionare la ventola.Perché questi fili portano solo Potenza di controllo a 24 volt, sono più sicuri e più facili da maneggiare rispetto ai cavi ad alta tensione.

La maggior parte dei cavi del termostato contiene conduttori in rame massiccio e sono disponibili in configurazioni come 18/2, 18/5 o 18/8.Il primo numero indica la sezione del filo, mentre il secondo indica il numero dei singoli fili all'interno.Più cavi consentono il supporto di funzionalità come il riscaldamento o il raffreddamento multistadio, l'alimentazione del termostato intelligente e il controllo dell'umidità.

Quando i cavi del termostato passano attraverso spazi condivisi di trattamento dell'aria, i regolamenti edilizi spesso richiedono cavi con classe plenum.Questo tipo di cavo utilizza una guaina ignifuga progettata per limitare il fumo e ridurre il rischio di incendio.Per il cablaggio instradato all'esterno di questi spazi, sono generalmente accettabili cavi montanti standard o per uso generale.

Cablaggio del termostato e sistemi di controllo a confronto

Cablaggio del termostato a bassa tensione e a tensione di linea

Digitare di cablaggio	Voltaggio	Dove È usato	Filo Caratteristiche	Compatibile Termostati	Come per identificarlo
Cablaggio a bassa tensione	24 volt	Sistemi HVAC centrali, gas e petrolio forni, caldaie, pompe di calore	Solido calibro 18 sottile e codificato a colori fili di rame	Digitale standard, programmabile, e termostati Wi-Fi intelligenti	Cerca più piccoli colorati cavi collegati a terminali etichettati come R, W, Y, G, C, O/B
Cablaggio a tensione di linea	Da 120 a 240 volt	Riscaldatori elettrici a battiscopa, riscaldamento elettrico radiante, alcuni sistemi elettrici più vecchi	Fili spessi, solitamente collegati con dadi a filo;trasporta il carico elettrico domestico	Richiede termostati a tensione di linea solo	Cerca cavi di grandi dimensioni, dadi, o contrassegni di tensione come 120 V o 240 V;i termostati intelligenti non sono compatibili

Termostati comunicanti e termostati non comunicanti

Digitare	Come Funziona	Caratteristiche	Compatibilità	Migliore Per
Termostati non comunicanti	Utilizza cavi individuali, con ciascuno cavo che esegue una singola funzione come riscaldamento, raffreddamento, ventola o alimentazione	Cablaggio semplice, installazione facile, ampiamente supportato	Funziona con la maggior parte dei sistemi HVAC standard sistemi	Case con HVAC tradizionale configurazioni o aggiornamenti di base
Termostati comunicanti	Utilizza la comunicazione digitale tra il termostato e la scheda di controllo HVAC invece di un cavo per funzione	Può regolare la velocità del ventilatore, il supporto riscaldamento e raffreddamento multistadio e fornire la diagnostica del sistema	Specifico del marchio;no intercambiabile con i termostati standard	HVAC avanzato e ad alta efficienza sistemi che richiedono controlli integrati

Comprendere i termostati da 2 a 8 fili

I termostati utilizzano in genere da due a otto fili, a seconda del sistema HVAC e delle caratteristiche desiderate.Le case moderne utilizzano spesso una configurazione a cinque fili perché supporta sia il riscaldamento che il raffreddamento e fornisce alimentazione continua ai termostati intelligenti.

Figura 4. Cavo termostato a 2 fili

Termostato a 2 fili: Utilizzato in semplici sistemi di solo riscaldamento come i forni.Un filo fornisce alimentazione.L'altro richiede calore.

Figura 5. Cavo termostato a 3 fili

Termostato a 3 fili: Comune nelle caldaie, nelle apparecchiature di riscaldamento più vecchie e in alcuni scaldabagni.Il terzo filo può controllare una ventola o fungere da connessione comune.

Figura 6. Cavo termostato a 4 fili

Termostato a 4 fili: Trovato in case con sistemi di riscaldamento e raffreddamento di base o pompe di calore entry-level.I cavi solitamente si collegano ai terminali di alimentazione, riscaldamento, raffreddamento e ventola.

Figura 7. Cavo termostato a 5 fili

Termostato a 5 fili: La configurazione più comune oggi.Supporta il riscaldamento, il raffreddamento, il controllo della ventola e include un cavo comune dedicato per l'alimentazione dei termostati intelligenti.

Figura 8. Cavo termostato a 6 fili

Termostato a 6 fili: Utilizzato in impianti con riscaldamento o raffrescamento bistadio o pompe di calore con valvole di inversione.

Figura 9. Cavo termostato a 7 fili

Termostato a 7 fili: Supporta sistemi avanzati che includono riscaldamento e raffreddamento multistadio, riscaldamento ausiliario o controlli specializzati.

Figura 10. Cavo termostato a 8 fili

Termostato a 8 fili: Progettato per configurazioni complesse, in genere pompe di calore con più fasi di riscaldamento e raffreddamento.

Codifica colore del filo del termostato

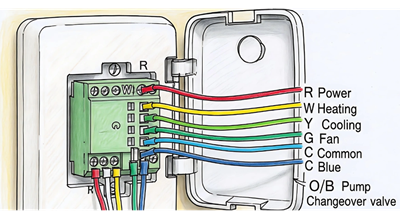

Figura 11. Codifica colore dei cavi del termostato

Filo rosso (R, RC, RH)

Il filo rosso fornisce alimentazione a 24 volt dal trasformatore al termostato.È presente in quasi tutti i sistemi.La maggior parte dei termostati moderni utilizza il terminale R, mentre i sistemi più vecchi possono avere RC e RH per i trasformatori di raffreddamento e riscaldamento.Se sono presenti sia RC che RH, il filo rosso potrebbe essere diviso.

Filo bianco (W o W1, W2)

Il filo bianco controlla il riscaldamento.Nei sistemi monostadio si collega a W o W1.Negli impianti multistadio un filo W2 aggiuntivo gestisce il secondo stadio di calore.Questo filo collega in genere il termostato al forno o all'apparecchiatura di riscaldamento.

Filo verde (G)

Il filo verde gestisce la ventola interna.Si collega al terminale G e consente al termostato di far funzionare la ventola indipendentemente dal riscaldamento o dal raffreddamento.

Filo giallo o blu (Y o Y1, Y2)

Il filo giallo viene spesso utilizzato per il raffreddamento.Si collega al terminale Y e segnala il compressore del condizionatore.Alcuni sistemi utilizzano il blu al posto del giallo.I sistemi di raffreddamento multistadio possono includere un filo Y2, a volte azzurro, per controllare il secondo stadio di raffreddamento.

Cavo nero o blu (cavo C)

Il filo comune completa il circuito a 24 volt e fornisce alimentazione continua al termostato.Di solito è nero o blu.I termostati intelligenti si affidano al cavo C per alimentare display, Wi-Fi e sensori interni.I sistemi più vecchi potrebbero non includere un cavo C, ma se necessario sono disponibili adattatori.

Cavo arancione o blu scuro (O/B)

I sistemi a pompa di calore utilizzano un filo arancione o blu scuro per la valvola di inversione.Questa valvola commuta la pompa di calore tra la modalità di riscaldamento e quella di raffreddamento.La funzione specifica del filo O o B può variare a seconda del produttore, quindi è importante controllare il manuale dell'apparecchiatura.

Cavi aggiuntivi nei sistemi avanzati

I sistemi HVAC più avanzati possono includere cavi aggiuntivi per funzionalità quali:

Azzurro Y2 per il raffreddamento del secondo stadio

Marrone W2 per il riscaldamento del secondo stadio

Marrone E per il riscaldamento di emergenza

Cavi per umidificatori, deumidificatori, riscaldamento ausiliario o controlli di ventilazione

Questi cavi sono meno comuni nei sistemi residenziali di base ma compaiono in apparecchiature multistadio o ad alta efficienza.

Cosa fanno i cavi del termostato meno comuni?

Filo L: Utilizzato nei termostati più vecchi per le spie luminose.I termostati moderni raramente ne hanno bisogno.

S, S1, S2: Collegare ai sensori della temperatura esterna.I termostati intelligenti solitamente ignorano questi cavi.

G2, G3, GL, GM, GH: Utilizzato in sistemi con più velocità della ventola.Spesso richiede un'installazione professionale.

Y3: Indica il raffreddamento del terzo stadio.Raro e tipicamente incompatibile con la maggior parte dei termostati intelligenti.

W3: Controlla il riscaldamento di terza fase o il riscaldamento di emergenza.Richiede un'attenta valutazione prima di installare un termostato intelligente.

Fili O e B: Controlla la valvola di inversione della pompa di calore.La corretta configurazione è importante per il corretto riscaldamento e raffreddamento.

Cavi per umidificatore e deumidificatore: Le etichette includono H, HUM, HUM1, H2 e D, DH, DHUM.Utilizzato nei sistemi di qualità dell'aria di tutta la casa.

Cosa fare se il sistema non dispone di cavo C?

Se la tua casa non ha un Filo C, hai ancora alcuni semplici modi per installare un termostato intelligente.Un'opzione è utilizzare un adattatore C-wire, chiamato anche a kit di estensione di potenza, che crea una connessione C-wire se il sistema dispone dei terminali corretti.Un'altra opzione è usare il file Filo G come cavo C spostando il cavo della ventola su Terminale C, ma ciò significa che perderai l'impostazione di sola ventola.Puoi anche installarne uno piccolo Trasformatore da 24 volt, che fornisce al termostato la propria fonte di alimentazione se la scheda di controllo non dispone di un terminale C, anche se ciò richiede l'esecuzione di un cavo aggiuntivo.Alcuni termostati intelligenti sono progettati per funzionare senza cavo C e funzionano con batterie o circuiti a bassa potenza, ma questi modelli potrebbero non essere precisi o affidabili come quelli con una vera connessione C-wire.

Installazione del termostato passo dopo passo

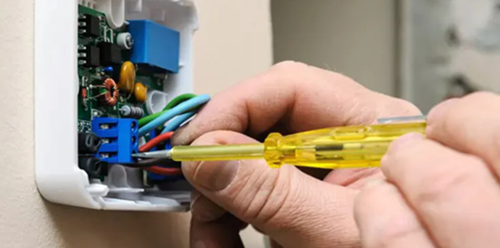

Figura 12. Installazione o risoluzione dei problemi del termostato

1. Spegnere l'alimentazione- Spegnere il sistema HVAC dall'interruttore.

2. Rimuovere il vecchio termostato- Togli il frontalino ma lascia i cavi collegati per ora.

3. Fili per fotografie ed etichette- Utilizzare etichette o nastro adesivo per contrassegnare ciascun filo per terminale.

4. Scollegare i cavi e rimuovere la base- Allentare i terminali, fissare i cavi allentati e rimuovere la vecchia piastra posteriore.

5. Installare la nuova base- Far passare i cavi attraverso la nuova base e fissarla in piano sulla parete.

6. Collegare i cavi- Abbinare i fili ai terminali.Fissare le connessioni e verificare la presenza del filo comune richiesto.

7. Collegare il frontalino e ripristinare l'alimentazione- Agganciare il frontalino del termostato e riaccendere l'alimentazione.

8. Configura e testa- Segui le istruzioni di configurazione del termostato e prova le modalità di riscaldamento, raffreddamento e ventola.

Errori di cablaggio comuni da evitare

Mescolando Rc e Rh- Ciò può impedire l'accensione del riscaldamento o del raffreddamento perché ciascun terminale controlla un sistema diverso.

Affidarsi ai colori dei cavi anziché alle etichette dei terminali- I colori dei cavi non sono sempre corretti, quindi abbinare sempre i cavi ai terminali etichettati.

Dimenticare o maneggiare male il ponticello Rc-Rh- Senza il ponticello i sistemi con una sola fonte di alimentazione potrebbero non funzionare correttamente.

Confusione tra O/B e W sulle pompe di calore- La loro mescolanza può causare il funzionamento errato della pompa di calore.

Lasciando scoperti i fili non utilizzati- I cavi esposti possono causare cortocircuiti o danni al sistema, quindi tapparli o fissarli in modo sicuro.

Conclusione

Un termostato ha un ruolo importante nel modo in cui la tua casa si riscalda e si raffredda.Quando capisci cosa fanno i cavi, come il sistema si collega alle tue apparecchiature HVAC e come funzionano i diversi tipi di termostato, puoi installare, sostituire o risolvere i problemi della tua configurazione con meno stress.Con i passaggi giusti e un po' di attenzione, il tuo sistema funzionerà senza problemi e manterrà la tua casa confortevole tutto l'anno.
